Пошаговое внедрение «умного завода» на примере комбикормового производства

Цели, границы проекта и KPI

• Бизнес-цели: себестоимость/т, т/ч, стабильность влажности, PDI/прочность гранул, % крошки/пыли, кВт·ч/т, точность рецептов, срок выполнения заказа, полнота прослеживаемости.
• Область: одна линия/весь завод/сеть площадок. Учёт HACCP, GMP+/FAMI-QS, ATEX, ISO 22000, ISO 50001.
• Целевые KPI/CKPI по цехам и слоям IT/OT, включающие качество, энергоёмкость, OEE и безопасность.

Референс-архитектура и стандарты

Иерархия ISA-95: поле (уровни 0–1) → управление (2) → MES/MOM (3) → ERP/APS (4). Интеграции через OPC UA и MQTT Sparkplug B, модели S88/S95, PackML для упаковки. Подробнее о роли SCADA-систем в этой архитектуре.

Полевой уровень (датчики/исполнительные механизмы)

Приёмка и хранение

• Тензодатчики на весовой, RFID/QR идентификация ТС, фотофиксация, светорегулирование потока.
• NIR-анализ сырья (влага, протеин, клетчатка) inline/at-line; уровнемеры силосов, температура, аэрация.
• Пылеулавливание: ΔP фильтров, датчики запылённости, вибрация/ток вентиляторов.

Дозирование/измельчение/смешивание

• Весовые бункера (макро/микро), дозаторы, расходомеры; вибрация и температура подшипников дробилок.
• Смесители: крутящий момент/ток, позиция затворов; для жидкостей — массовый/магнитный расход.

Гранулирование/кондиционирование

• Пар: давление/температура/расход/сухость; t/влажность массы в кондиционере, заполняемость.
• Гранулятор: t матрицы/роликов, вибрация редуктора, ток главного привода; inline-влагомеры до/после узлов.

Охлаждение/дальнейшие операции

• Охладитель: t/влажность воздуха и продукта, перепад давлений, ПЧ вентиляторов.
• Крошение/просев: токи приводов, датчики засорения сит; обработка жиром — расход/давление/вязкость.

Фасовка/склад/отгрузка

• Автовесы, чеквесы, сканеры GS1, RFID паллет; датчики положения на конвейерах и паллетайзере.

Энергия/утилиты и безопасность

• Электросчётчики по MCC, пар/газ/вода/воздух; аварийные выключатели, PLC-safety, ATEX, CO в охладителе.

Уровень управления (PLC/Drives/HMI)

Центральные/распределённые ПЛК, удалённые I/O по Profinet/EtherNet-IP, ПЧ с поддержкой fieldbus, Safety-PLC. Фазы по ISA-88 для партионных операций: наполнение → дозирование → измельчение → смешивание → кондиционирование → гранулирование → охлаждение → обработка жиром → просев → фасовка/отгрузка. Межблокировки маршрутов, предотвращение контаминации, допуски рецептов, адаптивные регуляторы влажности и тока гранулятора.

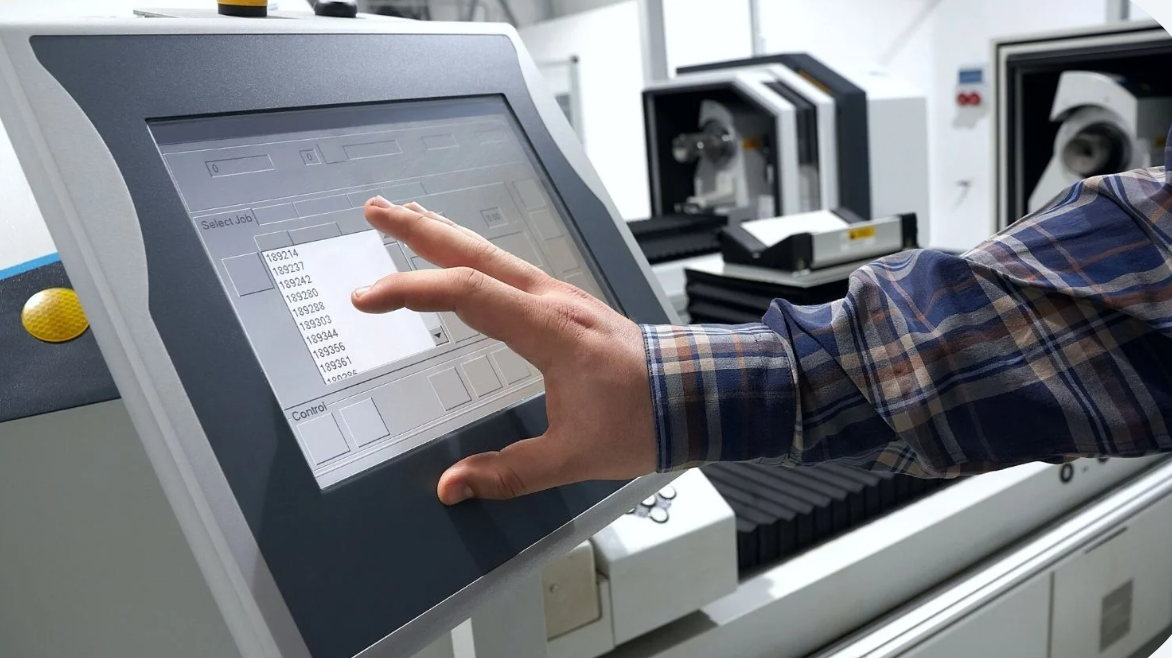

Локальные HMI: фейс-плейты агрегатов, статусы PackML, приоритизация тревог.

Сетевой и инфраструктурный слой (OT)

Резервируемый промышленный Ethernet (MRP/PRP/DLR), VLAN-сегментация зон/каналов (IEC 62443), PTP/NTP, промышленный Wi-Fi/5G для склада, шкафы IP54–IP66, ИБП.

SCADA, историзация и управление тревогами

Единая SCADA с экранами цехов и маршрутов продукта; управление тревогами по ISA-18.2; тренды и реплеи событий; сменный журнал. Историческая БД (Historian) со связкой «партия/фаза», store-and-forward, высоко- и низкочастотные теги.

Роль SCADA в контуре оперативного управления подробно описана в разделе SCADA-системы.

MES/MOM: диспетчеризация, EBR, прослеживаемость

• Диспетчеризация заказов, рецептурное управление (версии, аудит-трейл), EBR (электронная партионная запись).
• Сквозная прослеживаемость сырьё → партия → клиент; OEE/простои; WIP-инвентаризация.
• SPC/QA: влажность, PDI, насыпная плотность, % крошки; матрица несовместимости и автоматический flush.
• Интеграции: PLC/SCADA (OPC UA), WMS/TMS, LIMS, CMMS.

ERP/APS и оптимизация рецептур

ERP: закупки, склад, заказы, финансы. APS: расписание с ограничениями (аллергены/медицина, смена матриц, доступность силосов, окна котельной, персонал). Оптимизация рецептур (Least-Cost) с учётом цен, нутриентных ограничений, наличия и правил совместимости.

LIMS/QA/QC и аналитика

Точки отбора проб: приёмка, перед смешиванием, после кондиционера/пресса/охлаждения, перед фасовкой. NIR inline/at-line (влага/белок/жир/клетчатка) с автокоррекцией доз в MES. Автогенерация CoA, калибровки, стабильность NIR-моделей.

WMS/TMS, маркировка и отгрузка

Адресное хранение, FIFO/FEFO, паллетные этикетки GS1/SSCC, опционно RFID. Слоты отгрузки, маршрутизация, электронные ТТН. Чеквесы, контроль недовеса/перевеса и герметичности. Блокировки «правильный бункер → продукт» для наливов/сыпучих.

CMMS/EAM и предиктивное обслуживание

Регистр активов, ТО, запчасти. Онлайн-диагностика: вибрация пресс-редукторов/дробилок, t подшипников, ток/косφ. RUL-модели износа матриц/роликов по наработке и токовым профилям.

Энергоменеджмент и утилиты

Учёт кВт·ч/т по цехам/продуктам, пики нагрузки, ISO 50001. Баланс пара/воздуха/вода, утечки сжатого воздуха, рекомендации по снижению энергопотребления с учётом качества гранул.

IIoT, аналитика и цифровой двойник

MQTT-шина в OT-DMZ, коннекторы в Kafka/витрины данных, Data Lake. ML-модели: прогноз влажности после пресса, MPC для влаги/прочности, аномалии по току/вибрации (засор/замасливание). Цифровой двойник — узкие места, сценарии смены матриц и промывок.

Кибербезопасность (IEC 62443) и ИТ-управление

Зонирование и белые списки, шлюзы/прокси для OPC UA/MQTT, роли и MFA, аудит действий, патч-менеджмент, бэкапы/DR-план, тесты реагирования на инциденты.

HACCP, безопасность пищевой продукции и комплаенс

ККТ: магнит/металлоискатель, сито, t/влага после узлов, чистота линии после медикаментозных партий. Электронные чек-листы, напоминания, блокировки в связке MES ↔ PLC. Политика flush/segregation с автоматическим подбором последовательностей.

Данные, модели и мастер-данные

• Материалы: влажность, плотность, питательность, коэффициенты усушки, совместимость/ATEX.
• Оборудование: паспортная производительность, маршруты, параметры матриц.
• Рецепты: версии, уставки фаз, скорости дозаторов, параметры t/влага/пар.
• Справочники качества: методы, пределы, карты отбора проб.

Визуализация и операционные панели

Доски: цех (производительность/энергия/отклонения), качество (SPC-карты, NIR), энергоэффективность (кВт·ч/т, пики), логистика (готовность к отгрузке, загрузка складов, очереди на весовой).

Пошаговый план внедрения

1. Инвентаризация OT/IT, карта потоков и рисков.
2. Быстрые дооснащения полевого уровня (влагомеры, токи, вибрация, пар/воздух/энергия).
3. Стандартизация управления и рецептур (ISA-88) в PLC/SCADA.
4. Historian с контекстом «партия/фаза» и базовые отчёты.
5. MES-ядро: EBR, прослеживаемость, OEE/простои.
6. WMS/маркировка и интеграция весовой.
7. LIMS/NIR и SPC с блокировкой/допуском партий.
8. Сквозные интеграции ERP/APS ↔ MES.
9. ML/MPC для влаги/прочности и предиктив.
10. Цифровой двойник и оптимизация узких мест.

Управление изменениями, обучение и SOP

Матрица компетенций, тренажёр HMI/SCADA, карты решения проблем, актуализация SOP по S88 и ККТ, визуальные инструкции и электронные наряды-допуски.

Приёмо-сдаточные испытания и метрики

FAT/SAT/UAT-чек-листы: сценарии аварий, трассировка сырьё→партия→клиент, отчёты EBR, блокировки HACCP, OEE, инциденты кибербезопасности.

Ключевые метрики: снижение кВт·ч/т, отклонений по влаге/PDI, простоев; полнота EBR и прослеживаемости; точность запасов.

Нюансы именно для комбикормового производства

• Перекрёстная контаминация: матрица несовместимости, автоматические промывки и расчёт массы flush-партии.
• Вариабельность сырья: NIR-коррекция доз в MES.
• Связка котельной, кондиционера и пресса: MPC по влаге с учётом производительности и износа матрицы.
• Стабильность гранулы: контроль тонкой фракции, настройка охладителя по t «ядра» и влажности выхода.
• ATEX-зоны и контроль пыли/искрообразования; мониторинг CO в охладителе.
• Баланс масс: выявление узлов потерь через MES + Historian.

Модель потоков данных

ERP/APS → ордера и рецепты (версии) → MES → задания фазам и маршруты → SCADA/PLC (OPC UA) → фактические параметры/тревоги → SCADA/Hist → контекст партии → MES. Высокочастотная телеметрия → MQTT → Data Lake → ML/MPC → рекомендации/уставки в SCADA/MES. LIMS и WMS/TMS синхронизируются по статусам качества, лотам и отгрузке. Подробности — в разделе SCADA-системы.

Мини-чек-листы

Поле

• Влагомеры inline, токи прессов, вибрация критичных приводов.
• Уровни силосов, пар/воздух/энергия по узлам.
• Маршрутизация клапанов/задвижек с обратной связью.

Управление

• Единые фазы S88, межблокировки и антиколлизии.
• Тревоги по ISA-18.2, журнал смен, пакет self-check.

MES

• EBR/Traceability, OEE/Downtime, WIP.
• Матрица несовместимости/flush, SPC, интеграции LIMS/WMS/ERP.

IT/безопасность

• Зонирование 62443, DMZ, аудит-трейл, бэкапы/DR, синхронизация времени.

Что даёт быстрый эффект

• Inline-влагомер + регулирование пара → меньше перерасхода энергии и возвратов по влажности.
• Маршрутизация и автоматические flush-циклы → снижение рисков рекламаций.
• Историзация с привязкой к партиям → быстрое расследование инцидентов качества.
• OEE + причины простоев → адресные меры по узким местам.
