Выбор и подключение кондуктометрических датчиков уровня.

Технология контроля жидкостей: полное руководство по кондуктометрическим датчикам уровня

Кондуктометрические датчики уровня (их также называют кондуктивными сигнализаторами уровня) работают по принципу измерения сопротивления между зондами, погружёнными в электропроводную жидкость. При достижении заданного уровня электрическая цепь замыкается или размыкается, активируя систему управления. Простота этого механизма обеспечивает высокую надёжность и долгий срок службы устройств, что делает их идеальным выбором для самых разных отраслей.

Для чего нужны кондуктометрические датчики: сферы применения и решаемые задачи

Кондуктометрические датчики решают широкий спектр задач в различных отраслях промышленности и коммунального хозяйства. Они незаменимы везде, где требуется надёжный контроль уровня электропроводящих жидкостей.

Основные области применения кондуктометрических датчиков-сигнализаторов:

• Контроль уровня воды в резервуарах и водонапорных башнях. Это одно из самых распространённых применений. Датчики обеспечивают автоматическое поддержание заданного уровня воды, предотвращая перелив или осушение резервуаров.
• Мониторинг химических растворов в технологических процессах. В химической промышленности важно точно контролировать уровень агрессивных жидкостей, чтобы обеспечивать безопасность и непрерывность производства.
• Автоматизация насосного оборудования при наполнении и опорожнении ёмкостей. Кондуктометрические датчики подают сигналы на включение или отключение насосов, автоматизируя процессы перекачки жидкостей.
• Системы безопасности для предотвращения перелива или сухого хода оборудования. Это критически важно для защиты насосов от работы «всухую», что может привести к их выходу из строя, и для предотвращения аварийных разливов.
• Контроль уровня жидкостей в отопительных системах, котлах, системах охлаждения в коммунальных и промышленных сетях. Поддержание правильного уровня теплоносителя или хладагента необходимо для эффективной и безопасной работы оборудования.

Кондуктометрические датчики уровня успешно работают с электропроводящими жидкостями проводимостью 0,2 См/м и более. К подобным жидкостям относятся питьевая и техническая вода, слабые растворы щелочей, кислот, сточные воды и пищевые жидкости (например, квас или пиво). Это делает их универсальным инструментом для широкого круга задач.

Принцип работы кондуктометрических датчиков основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание электрической цепи между двумя электродами, вызывая в цепи датчика электрический ток. Замыкание цепи датчика приводит к срабатыванию реле, которое, в свою очередь, управляет соответствующей схемой.

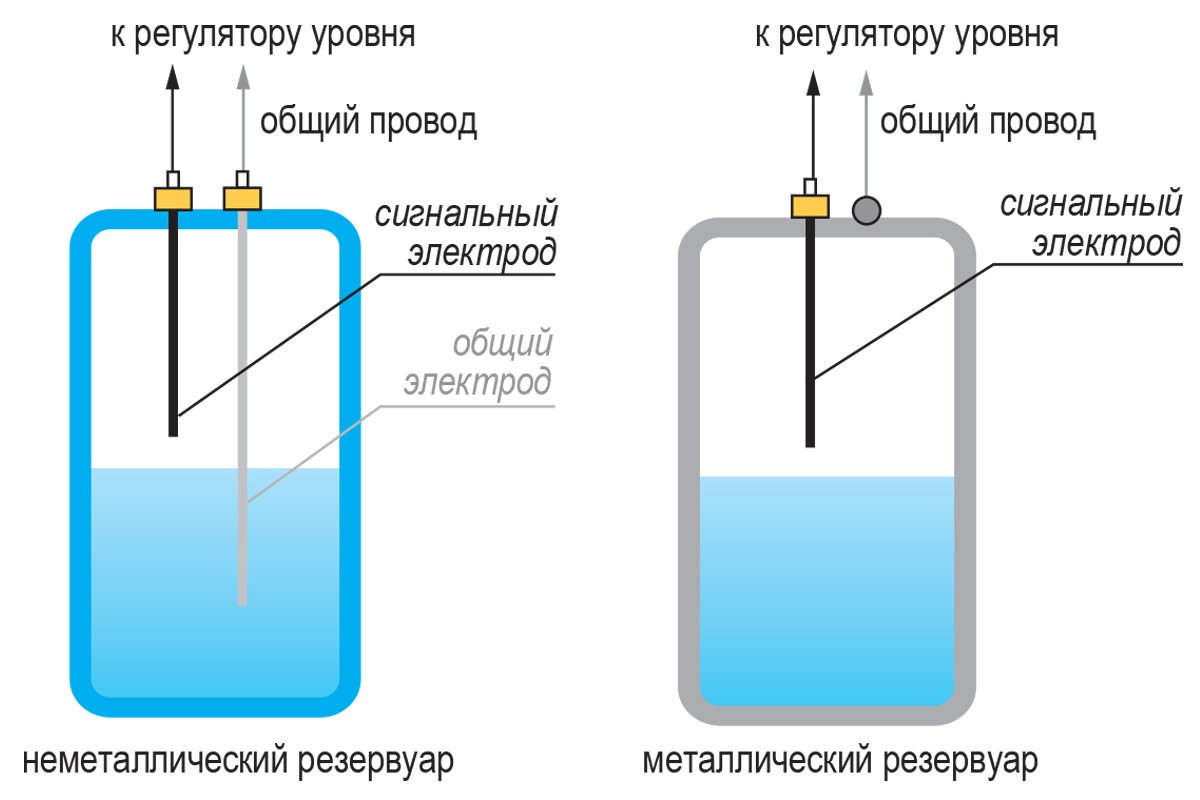

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

• В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара.
• В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Кондуктометрические датчики по условиям температуры и давления принципиально способны работать при температурах до +350°С и при давлениях до 6,3 МПа, что определяется материалом изолятора электрода, а конкретные значения производитель указывает в сопроводительной документации.

Препятствиями для нормальной работы кондуктометрического датчика могут оказаться:

• сильное вспенивание жидкости;
• сильное парение рабочей среды;
• образование изолирующих отложений на чувствительном элементе датчика;
• проводящие отложения на его изоляторе.

Все эти препятствия производитель стремится предотвратить, выбирая более подходящий материал для датчика.

Типы кондуктометрических датчиков

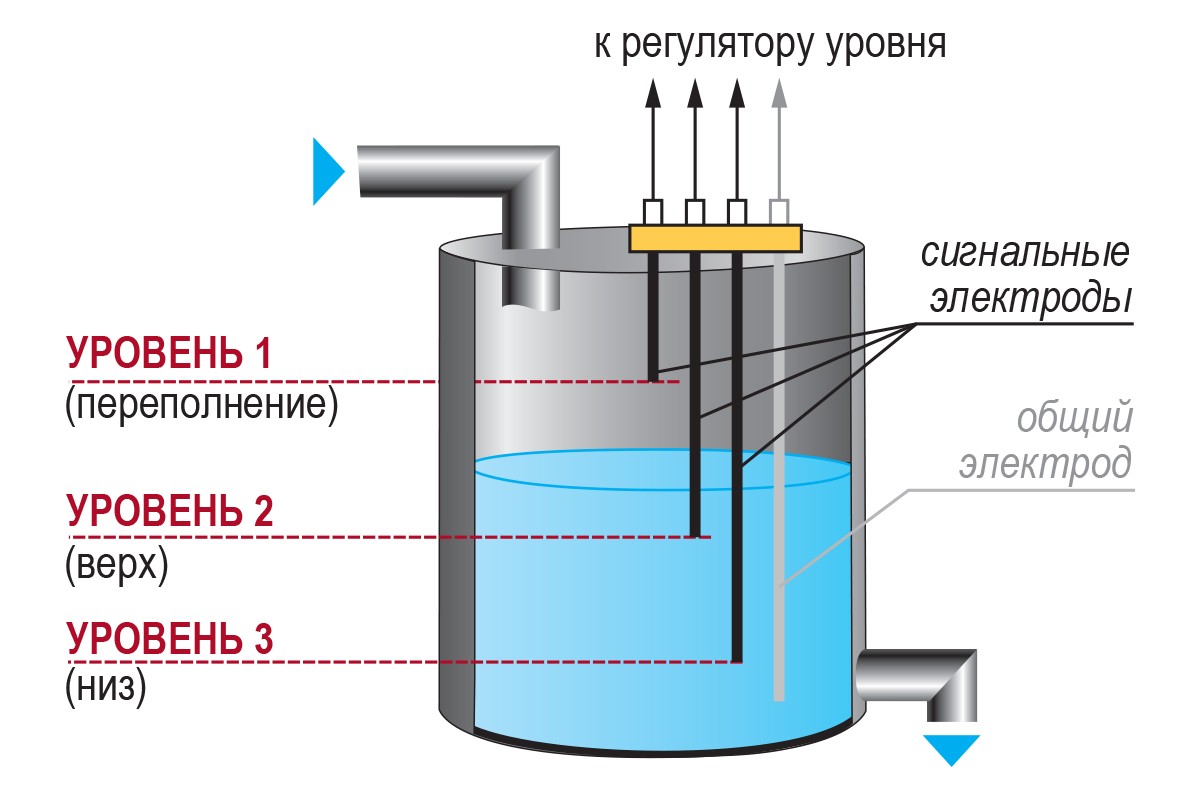

Кондуктометрические датчики уровня могут контролировать один или несколько установленных уровней проводящей жидкости. И принцип всегда один — электропроводность жидкости отличается от электропроводности воздуха, что электроды и фиксируют. Датчики бывают как одноэлектродными, так и многоэлектродными, позволяющими отследить несколько уровней жидкости.

По конструкции выделяют два основных типа:

1. Двухэлектродные (кондуктометрические ячейки)

Это простые и недорогие устройства, состоящие из двух металлических стержней или пластин (из нержавеющей стали, титана, платины, графита). Важным параметром является постоянная ячейки K (отношение расстояния между электродами к их площади). Чем она меньше, тем выше измеряемая проводимость.

Применение: чистые и слабоминерализованные воды (до 20 мСм/см), системы умягчения, обратного осмоса, котельные.

2. Четырёхэлектродные (тороидальные / индуктивные)

Это более сложные и дорогие устройства, которые не подвержены загрязнению и поляризации. Они работают без контакта с жидкостью, используя принцип взаимной индукции. Конструкция включает два трансформатора — задающий и приёмный — размещённые в пластиковом корпусе, а жидкость образует один виток вторичной обмотки (через сквозное отверстие или погружную петлю).

Применение: агрессивные, грязные, высокоминерализованные жидкости (кислоты, щёлочи, сточные воды, морская вода, электролиты гальваники).

Выделяют два типа кондуктометрических датчиков по типу резервуара:

• Датчики для открытых резервуаров представляют несколько стержней, соединённых пластмассовыми пластинами без крепления.
• Для закрытых резервуаров используют универсальные датчики с резьбовым присоединением. Они способны работать при более высоком давлении и температуре.

По способу установки:

• Погружные — для резервуаров, открытых каналов.
• Проточные — врезаются в трубопровод.
• Палочные — для лабораторных проб.

По диапазону измерения:

• Низкоомные (0–200 мкСм/см) — ультрачистая вода.
• Средние (200–10000 мкСм/см) — питьевая, речная вода.
• Высокоомные (10 мСм/см – 1 См/см) — концентрированные растворы солей, кислот.

Отличительные особенности кондуктивных датчиков уровня

Кондуктометрические датчики уровня обладают рядом преимуществ, которые делают их предпочтительным выбором для многих применений:

• Точность измерения: минимальное время отклика обеспечивает быстрое срабатывание системы управления.
• Совместимость с агрессивными средами: устойчивость к кислотам и щелочам благодаря использованию коррозионно-стойких материалов.
• Отсутствие механических частей: увеличенный срок службы, так как нечему изнашиваться.
• Гибкость монтажа: подходят для ёмкостей разной формы и размеров.
• Компактность: датчики имеют небольшие габариты, что упрощает их интеграцию в существующие системы.
• Герметичность клеммного соединения: обеспечивает надёжную защиту от влаги и пыли.
• Удобное подключение проводов винтовым соединением: упрощает монтаж и обслуживание.
• Выгодное соотношение цена/качество: доступная стоимость при высокой надёжности.

Как правильно выбрать кондуктометрический датчик: пошаговое руководство

Выбор кондуктометрического датчика — ответственная задача, от которой зависит надёжность и эффективность всей системы контроля уровня. В этом разделе мы подробно рассмотрим все ключевые параметры, которые необходимо учитывать при выборе.

Шаг 1. Определение типа жидкости и её проводимости

Это самый важный параметр. Кондуктометрические датчики работают только с электропроводящими жидкостями. Минимальная проводимость среды должна быть не менее 0,2 См/м. Жидкости с более низкой проводимостью (например, дистиллированная вода, масла, растворители) не подходят для кондуктометрического контроля уровня. Чем выше проводимость жидкости, тем легче датчику обнаружить её уровень. Для слабопроводящих жидкостей (например, чистая вода) требуются датчики с более чувствительной электроникой.

Шаг 2. Условия эксплуатации: температура и давление

Кондуктометрические датчики уровня принципиально способны работать при температурах до +350°С и при давлениях до 6,3 МПа, что определяется материалом изолятора электрода. Конкретные значения производитель указывает в сопроводительной документации.

Примеры параметров различных моделей:

При выборе датчика обязательно учитывайте максимальные и минимальные значения температуры и давления в вашей системе. Если жидкость находится под давлением или имеет высокую температуру, выбирайте модели, специально предназначенные для таких условий.

Шаг 3. Материал электродов и изолятора

Материал, из которого изготовлены электроды и изолятор, должен быть совместим с контролируемой жидкостью. Для агрессивных сред (кислоты, щёлочи) требуются коррозионно-стойкие материалы.

Наиболее распространённые материалы:

• Нержавеющая сталь (12Х18Н10Т, AISI 304, 316L): универсальный материал для большинства применений, включая воду, пищевые продукты, слабые растворы.
• Титан, тантал, Monel, Alloy B/C4: используются для особо агрессивных сред.
• PTFE, PFA, PPS: материалы для изоляции электродов, устойчивые к химическому воздействию и высоким температурам.

Пример: датчик Endress+Hauser 11362Z имеет смачиваемые части из PTFE, PFA, 316 TI, Alloy B/C4, титана, тантала, Monel, что позволяет использовать его в самых агрессивных жидкостях.

Шаг 4. Количество контролируемых уровней

Кондуктометрические датчики бывают одно- и многоэлектродными.

• Одноэлектродные датчики контролируют один уровень. Они подходят для работы в металлических ёмкостях закрытого или открытого типа.
• Трёх-, четырёх- и пятиэлектродные датчики используются для контроля двух, трёх, четырёх уровней жидкости. Они незаменимы в резервуарах из изоляционного материала (например, пластика), где корпус не может служить общим электродом.

Если вам нужно контролировать несколько уровней в одной ёмкости, выбирайте многоэлектродный датчик. Это сэкономит место и упростит монтаж.

Шаг 5. Тип резервуара (металлический или неметаллический)

• В металлических резервуарах стенка резервуара может служить общим электродом. В этом случае достаточно одного сигнального электрода на каждый контролируемый уровень.
• В неметаллических резервуарах (пластик, бетон, стеклопластик) необходимо использовать дополнительный электрод, который будет служить общим. Количество электродов должно быть на один больше числа сигнализируемых уровней.

Шаг 6. Длина электродов

Длина электрода должна соответствовать глубине погружения, на которой требуется контролировать уровень. Стандартные длины стержней могут варьироваться. Например, ОВЕН выпускает стержни в исполнениях: 0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м. В некоторых случаях возможно наращивание длины с помощью адаптеров.

Как выбрать длину электродов и тип провода для датчиков

Выбор правильной длины электродов и типа соединительного кабеля — критически важные аспекты, влияющие на надёжность и точность работы системы контроля уровня.

Выбор длины электродов

Длина электрода определяется геометрией резервуара и требуемыми уровнями срабатывания. Электрод должен быть установлен так, чтобы его рабочая часть находилась на нужной высоте.

Стандартные длины стержней (на примере продукции ОВЕН):

Для удобства транспортировки и возможности адаптации к разным условиям применения многие производители предлагают стержни с адаптером. Например, стержень длиной 1,95 м с адаптером позволяет увеличивать общую длину электрода до 10 м, обеспечивая дополнительное удобство при транспортировке.

Рекомендации по выбору длины:

1. Измерьте расстояние от места монтажа датчика до требуемого уровня контроля.
2. Выберите ближайшую стандартную длину стержня, которая немного превышает это расстояние.
3. При необходимости используйте адаптеры для точной подгонки длины.
4. Для общего электрода в неметаллическом резервуаре выбирайте максимальную длину, чтобы он всегда был погружён в жидкость.

Выбор типа кабеля и провода

Правильный выбор кабеля для подключения кондуктометрического датчика не менее важен, чем выбор самого датчика. Кабель должен обеспечивать надёжную передачу сигнала и быть устойчивым к условиям эксплуатации.

Основные требования к кабелю:

• Электрическая изоляция: Кабель должен иметь высококачественную изоляцию, чтобы предотвратить утечки тока и ложные срабатывания. Рекомендуется использовать кабель с изоляцией из ПВХ, полиэтилена или других диэлектрических материалов.
• Механическая прочность: Кабель должен быть устойчив к изгибам, растяжению и другим механическим воздействиям, особенно при монтаже в условиях вибрации.
• Химическая стойкость: Если датчик устанавливается в агрессивной среде, кабель также должен быть устойчив к химическому воздействию.
• Температурный диапазон: Кабель должен сохранять свои свойства в рабочем диапазоне температур.

Рекомендации по выбору сечения жил:

Для кондуктометрических датчиков обычно используются кабели с сечением жил от 0,35 до 1,5 мм². Более толстые жилы обеспечивают меньшее сопротивление и более надёжную передачу сигнала на большие расстояния.

Специальные типы кабелей:

Некоторые производители предлагают датчики со встроенным кабелем определённой длины. Например, у Mettler Toledo есть модели с несъёмным кабелем 5 м. У других производителей доступны соединительные кабели длиной до 100 м.

Практические советы:

• Для подключения датчика к контроллеру используйте экранированный кабель, чтобы минимизировать влияние электромагнитных помех.
• Прокладывайте кабель отдельно от силовых линий, чтобы избежать наводок.
• Обеспечьте герметичность места подключения кабеля к датчику. Многие модели имеют защиту IP56 и выше, но только при правильном монтаже кабельного ввода.

Как правильно смонтировать и подключить кондуктометрический датчик: пошаговая инструкция

Правильный монтаж и подключение кондуктометрического датчика — залог его долгой и безотказной работы. Рассмотрим этот процесс подробно.

Подготовка к монтажу

Перед началом монтажа необходимо:

1. Внимательно изучить руководство по эксплуатации конкретной модели датчика.
2. Убедиться, что все компоненты системы (датчик, контроллер, кабели) совместимы между собой.
3. Подготовить необходимые инструменты и материалы (ключи, отвёртки, кабельные вводы, герметик).
4. Обесточить оборудование, с которым будет производиться подключение.

Этапы монтажа кондуктометрического датчика

Шаг 1. Установка датчика в резервуар

Для контроля уровня в резервуаре необходимо закрепить корпус датчика при помощи имеющихся крепёжных отверстий на верхней крышке резервуара.

Для металлических резервуаров: В металлическом резервуаре корпус может служить общим электродом. Остальные электроды являются сигнальными, их количество соответствует числу контролируемых уровней. Устанавливается датчик так, чтобы его рабочая часть находилась в постоянном контакте с жидкостью (от нижнего до верхнего уровня контроля).

Для неметаллических резервуаров: В неметаллическом резервуаре количество электродов должно быть на единицу больше числа контролируемых уровней, поскольку один из них служит общим электродом. Его длина должна быть максимальной по отношению к остальным электродам, а рабочая часть должна находиться в постоянном контакте с жидкостью. Один электрод является общим для всей схемы контроля, он устанавливается в резервуаре так, чтобы его рабочая часть находилась в постоянном контакте с жидкостью (от нижнего до верхнего уровня контроля). При установке в металлическом резервуаре его корпус может быть использован в качестве общего электрода. Остальные электроды являются сигнальными и располагаются на соответствующих своему назначению уровнях. По мере заполнения резервуара электроды, соприкасаясь с жидкостью, замыкают электрическую цепь между общим и соответствующими сигнальными входами прибора.

Шаг 2. Фиксация электродов

В многоэлектродных датчиках важно обеспечить, чтобы электроды не соприкасались друг с другом. Для этого используются фиксирующие шайбы и разделительные пластины (планки). Например, планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества.

Шаг 3. Подключение кабеля

После механической установки датчика необходимо подключить соединительные кабели.

1. Зачистка проводов: Снимите изоляцию с концов проводов на длину, достаточную для подключения к клеммам датчика.
2. Подключение к клеммам: Подключите провода к соответствующим клеммам датчика согласно схеме подключения. Обычно используются винтовые соединения, которые обеспечивают надёжный контакт.
3. Герметизация: Убедитесь, что место подключения кабеля герметично. Для этого используются специальные кабельные вводы и уплотнительные кольца. Герметичность клеммного соединения обеспечивается защитным колпачком из термоэластопласта.

Шаг 4. Подключение к системе управления (контроллеру или реле)

Сигналы с кондуктометрического датчика подаются на вход контроллера или сигнального реле. Схема подключения зависит от конкретной модели датчика и используемого контроллера.

Общие принципы подключения:

• Общий электрод подключается к общей точке (GND) контроллера или к соответствующему входу.
• Сигнальные электроды подключаются к дискретным входам контроллера.
• При использовании датчика с металлическим резервуаром, резервуар также должен быть подключён к общей точке.

Шаг 5. Проверка работоспособности

После завершения монтажа и подключения необходимо проверить работоспособность системы:

1. Включите питание.
2. Постепенно заполняйте резервуар жидкостью, контролируя срабатывание сигналов при достижении заданных уровней.
3. Убедитесь, что нет ложных срабатываний при вспенивании жидкости или волнении поверхности.
4. При необходимости отрегулируйте чувствительность датчика.

Особенности монтажа для разных типов датчиков

Одноэлектродные датчики (ДС.1, ДС.2, ДС.П, ДС.ПВТ, ДС.К) предназначены для контроля уровня жидкости в металлических резервуарах открытого и закрытого типа. Гильза датчиков изготавливается из керамики, фторопласта и пластмассы.

Трёх-, четырёх- и пятиэлектродные датчики (ДУ.3, ДУ.4, ДУ.5) используются для контроля двух, трёх, четырёх уровней жидкости в резервуарах открытого типа со стенками, выполненными из изоляционного материала.

Трёхэлектродный датчик ДСП.3 предназначен для контроля двух/трёх уровней электропроводных сред (неагрессивных к материалу датчика 12Х18Н10Т). Он может использоваться в резервуарах открытого и закрытого типа. Преимущества: компактность (расположение электродов в вершинах равностороннего треугольника), удобство крепления посредством резьбового соединения (G1/2), наличие фиксирующих шайб, исключающих схлёстывание электродов, герметичность клеммного соединения, удобство подключения соединительных проводов посредством винтового соединения.

Основные производители и бренды кондуктометрических датчиков

Мировой рынок кондуктометрических датчиков представлен множеством производителей — от крупных международных корпораций до специализированных компаний. Знание основных игроков и их ключевых моделей поможет вам сделать правильный выбор.

Международные производители

Endress+Hauser

Швейцарская компания Endress+Hauser — один из ведущих в мире производителей и разработчиков измерительных приборов для контроля и автоматизации технологических процессов. Основанная в 1953 году в Германии компания сегодня поставляет на мировой рынок расширенный ассортимент датчиков, расходомеров, измерителей уровня. Компания имеет дочерние предприятия по всему миру и обслуживает клиентов в химической, фармацевтической, энергетической и водной отраслях.

Топ-модели кондуктометрических датчиков Endress+Hauser:

VEGA Grieshaber Kg

VEGA — немецкая компания, один из мировых лидеров в области измерения уровня. Кондуктивные сигнализаторы уровня VEGAKON предназначены для сигнализации уровня проводящих жидкостей. Модульная конструкция электронного блока позволяет применять прибор практически в любых условиях.

Топ-модели VEGA:

Siemens AG

Siemens — один из крупнейших мировых производителей промышленного оборудования. В области кондуктометрического измерения уровня компания предлагает решения для непрерывного и дискретного контроля. Для измерения проводимости используются кондуктометрические ячейки со вторичными преобразователями, например, анализаторы жидкостей SIPAN.

ABB Ltd.

ABB — швейцарско-шведский концерн, один из лидеров в области электротехники и автоматизации. В портфеле компании есть решения для кондуктометрического измерения уровня и проводимости для различных отраслей промышленности.

Emerson Electric Co.

Американская компания Emerson предлагает широкий спектр приборов для измерения уровня, включая кондуктометрические датчики под брендом Rosemount. Например, Rosemount Contacting Conductivity Sensors подключаются к преобразователю Rosemount 1058.

Krohne Messtechnik GmbH

Krohne — немецкий производитель промышленных измерительных приборов. Модель OPTISENS COND 7200 представляет собой кондуктивный датчик проводимости для гигиенических применений с корпусом и электродами из нержавеющей стали и встроенным термометром сопротивления Pt100.

Honeywell International Inc.

Honeywell — мировой лидер на рынке датчиков уровня и расхода, предлагающий широкий спектр инновационных решений, использующих передовые технологии, такие как IoT и беспроводная связь.

Pepperl+Fuchs

Немецкая компания Pepperl+Fuchs специализируется на взрывозащищённом оборудовании и сенсорных технологиях, включая кондуктометрические датчики уровня.

Mettler Toledo

Швейцарский производитель аналитического оборудования. В области кондуктометрии известен датчиками InPro7001/120-VP и InLab 742-5m с встроенным датчиком температуры Pt1000.

Yokogawa Electric Corporation

Японская компания, входящая в число мировых лидеров по производству промышленных контроллеров и измерительных приборов. В области кондуктометрии занимает прочные позиции.

CARLO GAVAZZI UK LTD

Одна из топ-компаний в рейтинге производителей кондуктометрических датчиков уровня по состоянию на 2025 год.

Другие международные производители

Российские производители

Российский рынок кондуктометрических датчиков представлен как собственной продукцией, так и продукцией международных брендов.

ОВЕН

Российская компания ОВЕН серийно производит сигнализаторы и уровнемеры кондуктометрического типа для контроля уровня жидкостей в открытых и закрытых резервуарах. Датчики ОВЕН отличаются простотой монтажа, надёжностью измерений, механической прочностью и доступной ценой.

Топ-модели кондуктометрических датчиков ОВЕН:

Материал электродов всех датчиков ОВЕН — нержавеющая сталь 12Х18Н10Т.

НПП «Рэлсиб»

Российский производитель, выпускающий кондуктометрические датчики уровня серии ДУ-1 и другие модели для различных отраслей промышленности.

ЗАО «КИП-Прибор»

Выпускает кондуктометрические сигнализаторы уровня КДУ-1 (кондуктивный датчик уровня), КДУ-3 и другие модификации.

НПК «КОНТУР»

Предлагает кондуктометрические датчики уровня «Контур-У» для систем автоматизации.

ООО «ВЗОР»

Производит кондуктометры МАРК-603 и МАРК-602МП с датчиками проводимости ДП-015, ДП-003МП для лабораторных и промышленных применений.

ООО «Стример»

Предлагает кондуктометрические датчики уровня Element серии CLS.D01 и другие модели.

Другие производители, представленные на российском рынке

Технические характеристики кондуктометрических сигнализаторов уровня

Обобщённые технические характеристики кондуктометрических датчиков уровня:

Поплавковые датчики как альтернатива

В отличие от кондуктометрических, поплавковые датчики работают не только с электропроводными, но и с неэлектропроводными жидкостями. Они состоят из поплавка с магнитом внутри и штока с герконами, срабатывающими при приближении магнита. Датчики устойчивы к пене и пузырькам, могут работать с вязкими жидкостями, а также при высоких температурах и давлениях, но не годятся для измерения липких, засыхающих и замерзающих жидкостей, а также жидкостей с механическими включениями.

Поплавковые датчики уровня ОВЕН производятся в общепромышленном и взрывозащищённом исполнениях. Они могут применяться совместно с сигнализаторами уровней ОВЕН САУ и БКК1, а также самостоятельно, управляя исполнительными механизмами через промежуточное реле или контактор.

Основные модели поплавковых датчиков ОВЕН:

Типичные ошибки при выборе и монтаже и как их избежать

Ошибка 1. Выбор датчика для непроводящей жидкости

Кондуктометрические датчики работают только с электропроводящими жидкостями. Если жидкость не проводит ток (масла, растворители, дистиллированная вода), датчик не сработает.

Решение: Для непроводящих жидкостей используйте поплавковые, ультразвуковые или ёмкостные датчики.

Ошибка 2. Игнорирование требований к минимальной проводимости

У каждого датчика есть минимальное значение проводимости жидкости, при которой он гарантированно срабатывает. Для чистой воды это значение может быть критичным.

Решение: Перед выбором датчика измерьте проводимость жидкости или запросите данные у технологов. Для воды с низкой проводимостью выбирайте датчики с более низким порогом срабатывания (например, Liquipoint FTW32 с порогом 10 мкСм/см).

Ошибка 3. Неправильный монтаж общего электрода в неметаллическом резервуаре

В неметаллическом резервуаре нельзя использовать стенку в качестве общего электрода. Если не установить отдельный общий электрод, датчик не будет работать.

Решение: Всегда устанавливайте отдельный общий электрод в неметаллических резервуарах. Его длина должна быть максимальной, чтобы он всегда был погружён в жидкость.

Ошибка 4. Неучёт влияния пены и отложений

Пена на поверхности жидкости может вызвать ложное срабатывание датчика, если она проводит ток. Отложения на электродах могут изолировать их и предотвратить срабатывание.

Решение: Для пенящихся жидкостей выбирайте датчики с функцией подавления пены или используйте другие типы датчиков (например, вибрационные). Регулярно очищайте электроды от отложений.

Ошибка 5. Неправильный выбор длины электродов

Слишком короткий электрод не достигнет нужного уровня, а слишком длинный может упереться в дно резервуара или изогнуться.

Решение: Тщательно измерьте расстояние от места установки датчика до требуемого уровня. Выбирайте электрод с небольшим запасом по длине. При необходимости используйте электроды с возможностью укорачивания.

Ошибка 6. Негерметичное подключение кабеля

Попадание влаги внутрь датчика через кабельный ввод может привести к коррозии контактов и выходу датчика из строя.

Решение: Используйте правильные кабельные вводы, соответствующие диаметру кабеля. Убедитесь, что уплотнительные кольца установлены правильно и не повреждены. Затягивайте гайку кабельного ввода с рекомендованным усилием.

Кондуктометрические датчики уровня — это простое, надёжное и экономически эффективное решение для контроля уровня электропроводящих жидкостей. Они широко применяются в промышленности, коммунальном хозяйстве, пищевой промышленности и многих других отраслях благодаря своим преимуществам: точности, долговечности, отсутствию движущихся частей и простоте монтажа.

При выборе кондуктометрического датчика необходимо учитывать тип жидкости и её проводимость, условия эксплуатации (температура, давление), материал электродов, количество контролируемых уровней и тип резервуара. Правильный монтаж и подключение датчика, включая выбор правильной длины электродов и типа кабеля, обеспечат долгую и безотказную работу системы контроля уровня.

На рынке представлено множество производителей кондуктометрических датчиков — от мировых лидеров, таких как Endress+Hauser, VEGA, Siemens, до российских компаний, таких как ОВЕН, Рэлсиб, КИП-Прибор. Каждый производитель предлагает широкий модельный ряд, позволяющий подобрать оптимальное решение для конкретной задачи.

Следуя рекомендациям, изложенным в этой статье, вы сможете правильно выбрать, смонтировать и подключить кондуктометрический датчик уровня, обеспечив надёжную и эффективную автоматизацию вашего технологического процесса.
