1. Описание и работа шкафа управления дренажными насосами
1.1. Назначение
Шкаф управления дренажными насосами серии ШУДН (далее – Шкаф) предназначен для автоматического и ручного управления группой из трех насосных агрегатов (два рабочих, один резервный), работающих в системах водоотведения, дренажа и канализации.
Шкаф обеспечивает комплексное управление, контроль рабочих параметров и защиту электродвигателей насосов, а также другого подключенного оборудования.
В зависимости от модификации, шкаф реализует следующие алгоритмы управления:
- Управление по уровню: поддержание заданного уровня жидкости в резервуаре с использованием поплавковых или кондуктометрических датчиков.
- Управление по давлению: поддержание заданного давления в напорном трубопроводе с использованием преобразователя частоты (ПЧ) и аналогового датчика давления (применяется для модификаций с ПЧ).
В модификациях для насосов с мощностью электродвигателей более 15 кВт для плавного пуска и останова применяются устройства плавного пуска (УПП). В модификациях, требующих регулирования производительности для поддержания давления, применяется преобразователь частоты (ПЧ).
1.2. Основные функции
- Комплексная защита электродвигателей насосов от:
- короткого замыкания;
- длительных перегрузок по току;
- работы насоса в режиме «сухого хода».
- Контроль параметров питающей сети с помощью реле контроля фаз, обеспечивающего защиту от:
- обрыва фаз;
- асимметрии (перекоса) фаз;
- неправильного чередования фаз;
- повышенного/пониженного напряжения.
- Работа в двух режимах: «Ручной» и «Автоматический».
- Автоматическое чередование рабочих насосов для выравнивания их моторесурса.
- Учет времени наработки (моточасов) для каждого насосного агрегата.
- Автоматическое включение резервного насоса в случае аварии одного из рабочих.
- Визуальная светосигнальная индикация состояния насосов («Работа», «Авария») и режимов работы шкафа.
- Возможность подключения к системам удаленной диспетчеризации с передачей детальной информации о состоянии системы.
1.3. Режимы работы
- «Ручной» (Местный): Управление каждым насосом осуществляется индивидуальными кнопками «Пуск» и «Стоп». Автоматика отключена. Все электрические защиты активны.
- «Автоматический»: Шкаф управляет насосами на основании сигналов от внешних датчиков (уровня или давления).

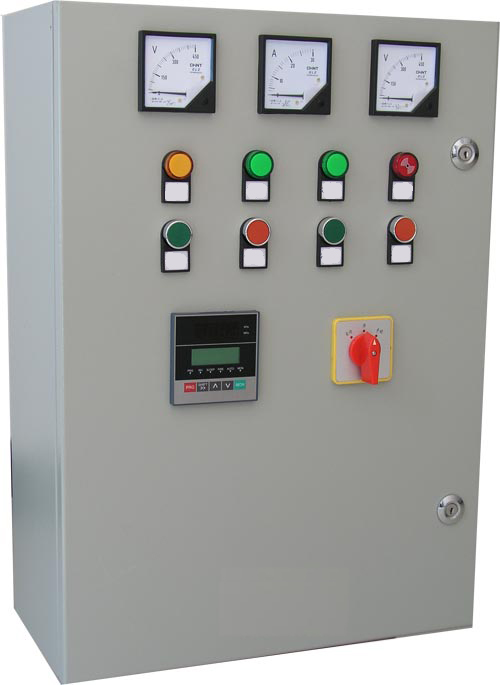

1.5. Органы управления и индикации (на двери шкафа)
- Вводной автоматический выключатель: Подача/снятие питания.
- Переключатель режимов «Ручной-0-Автоматический»: Выбор режима работы.
- Кнопки «Пуск» / «Стоп»: Для каждого насоса (для ручного режима).
- Лампа «Сеть»: Индикация наличия питания.
- Лампы «Работа» / «Авария»: Для каждого насоса.
2. Клеммы для внешних подключений
Клеммник XT0: Силовой ввод (~380В, 50 Гц)
| Клемма | Назначение |
|---|---|
L1, L2, L3 | Фазы 1, 2, 3 |
N | Рабочий ноль |
PE | Защитное заземление |
Клеммники XT1, XT2, XT3: Подключение Насосов 1, 2, 3 (Резервный)
| Клемма | Назначение |
|---|---|
U, V, W | Фазы двигателя соответствующего насоса |
PE | Заземление корпуса насоса |
Клеммник XT4: Подключение датчиков уровня
| Клемма | Назначение |
|---|---|
COM | Общий провод для датчиков / Общий электрод |
IN1 | Сигнал датчика «Сухой ход» / Электрод «Сухой ход» |
IN2 | Сигнал датчика «Нижний рабочий уровень» / Электрод «Нижний уровень» |
IN3 | Сигнал датчика «Верхний рабочий уровень» / Электрод «Верхний уровень» |
IN4 | Сигнал датчика «Пиковый/аварийный уровень» / Электрод «Пиковый уровень» |
Клеммник XT5: Подключение датчика давления
| Клемма | Назначение |
|---|---|
+24V, GND | Питание датчика (+24В и Общий) |
AIN1 | Аналоговый вход (сигнал 4-20 мА) |
Клеммник XT6: Сигналы для диспетчеризации (сухой контакт, тип - Н.О.)
| Клеммы | Описание сигнала |
|---|---|
11, 12 | Питание шкафа в норме (контакт реле контроля фаз) |
13, 14 | Общая авария шкафа |
21, 22 | Насос 1 в работе |
23, 24 | Насос 2 в работе |
25, 26 | Насос 3 (резервный) в работе |
31, 32 | Режим «Автоматический» отключен (шкаф в ручном режиме или выключен) |
41, 42 | Сигнал «Сухой ход» |
43, 44 | Сигнал «Рабочий уровень достигнут» |
45, 46 | Сигнал «Пиковый уровень достигнут» |
Клеммник XT7: Внешние цепи управления
| Клеммы | Описание |
|---|---|
11, 12 | Внешняя блокировка. Установить перемычку при отсутствии сигнала. Размыкание контакта приводит к аварийной остановке всех насосов. |
3. Информация для Заказчика
Комплектация и стоимость
Сборка шкафа производится на базе комплектующих ведущих мировых и отечественных производителей (Schneider Electric, ABB, Siemens, DEKraft, IEK и др.). Финальный состав оборудования и производитель компонентов согласовываются с Заказчиком на этапе формирования технико-коммерческого предложения. Это позволяет гибко подходить к формированию итоговой стоимости изделия, предлагая решения как для бюджетных, так и для премиальных проектов, в полном соответствии с требованиями и финансовыми возможностями Заказчика.
Производство и поставка
Инжиниринговая компания «ЭнергоАвтоматик» обладает многолетним опытом в производстве электрощитового оборудования. Ежедневно производственные мощности компании позволяют собирать и отгружать более пяти шкафов управления различной сложности.
География поставок охватывает всю территорию Российской Федерации, а также Республику Беларусь и Казахстан.
Формы оплаты для юридических лиц:
- Безналичный расчет по выставленному счету (100% предоплата или поэтапная оплата по договору).
- Оплата с использованием аккредитива.
- Приобретение оборудования в лизинг через партнерские компании.
- Оплата с отсрочкой платежа (для постоянных партнеров и по результатам проверки).
