Внедрение машинного зрения в сварочное производство от компании «ИК ЭнергоАвтоматик»
Современные технологии, такие как машинное зрение, революционизируют промышленные процессы, повышая точность, скорость и качество производства. Компания «ИК ЭнергоАвтоматик» успешно внедрила систему компьютерного зрения в сварочное производство, что позволило значительно снизить процент брака, улучшить контроль качества и оптимизировать затраты. В этой статье мы расскажем, как машинное зрение меняет сварочные процессы и какие преимущества оно дает предприятиям.
Проблемы сварочного производства и решение:
Традиционный визуальный контроль сварных швов оператором имеет ряд недостатков:
- Субъективность оценки – человеческий фактор влияет на качество проверки.
- Низкая скорость – ручной контроль замедляет производство.
- Высокий процент брака – незамеченные дефекты приводят к поломкам изделий.
Как работает система машинного зрения в сварочном производстве?
Компания «ИК ЭнергоАвтоматик» использует передовые алгоритмы компьютерного зрения и искусственного интеллекта для:
1. Автоматического контроля сварных швов
- Камеры высокого разрешения сканируют швы в реальном времени.
- Алгоритмы AI анализируют геометрию шва, наличие трещин, пор, подрезов и других дефектов.
- Система сравнивает параметры сварки с заданными стандартами (ГОСТ, ISO).
2. Оптимизация сварочных роботов
- Машинное зрение корректирует траекторию сварочных роботов для повышения точности.
- Система адаптируется к деформациям металла, минимизируя ошибки.
3. Сбор и анализ данных
- Все дефекты фиксируются в базе данных для дальнейшего анализа.
- Формируются отчеты для улучшения технологических процессов.
Преимущества внедрения машинного зрения от «ИК ЭнергоАвтоматик»
Примеры внедрения в промышленности
Компания «ИК ЭнергоАвтоматик» уже реализовала проекты в:
- Автомобилестроении – контроль сварки кузовных деталей.
- Нефтегазовой отрасли – проверка трубных соединений.
- Машиностроении – контроль сварных конструкций кранов и спецтехники.
Внедрение машинного зрения в сварочное производство – это шаг к цифровизации и повышению конкурентоспособности предприятия. Компания «ИК ЭнергоАвтоматик» предлагает готовые решения под конкретные задачи, обеспечивая высокую точность, надежность и экономическую эффективность.
Хотите автоматизировать сварочное производство?
Камеры машинного зрения в сварочном производстве: технологии и решения
В современных сварочных производствах системы машинного зрения играют ключевую роль в обеспечении качества. Специализированные промышленные камеры позволяют автоматизировать контроль сварных швов, обнаруживать дефекты и оптимизировать технологические процессы. Рассмотрим основные типы камер и их применение.
1. Промышленные камеры машинного зрения
Ведущие производители:
- Basler (ace, dart серии)
- FLIR (Blackfly, Oryx)
- IDS Imaging (UI-3000, UI-5000)
- Cognex (In-Sight)
- Sony (IMX серия)
Ключевые характеристики:
- Разрешение: 2-25 Мп
- Скорость: 50-300 кадров/с
- Защита: IP67/IP68
- Интерфейсы: GigE Vision, USB3
Применение:
- Контроль геометрии шва
- Обнаружение трещин и пор
- Анализ качества поверхности
2. Термостойкие сварочные камеры
| Модель | Особенности | Применение |
|---|---|---|
| Xiris XVC-1000 | Фильтры для дуговой сварки, HDR | Мониторинг процесса сварки |
| Stemmer Imaging | Узкополосные светофильтры | Контроль ярких сварочных дуг |
| Schafter+Kirchhoff | ИК-подсветка, охлаждение | Работа в высокотемпературных зонах |

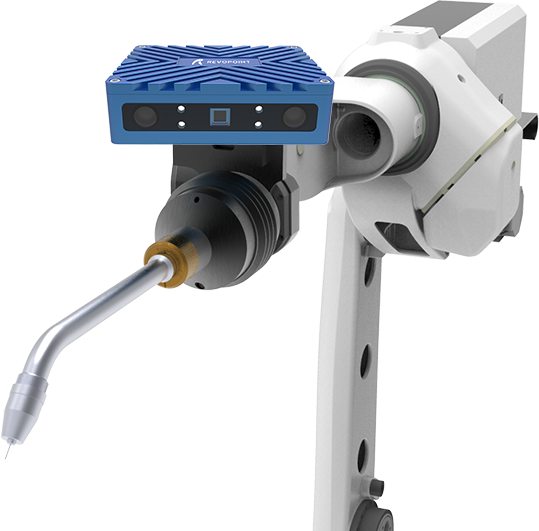

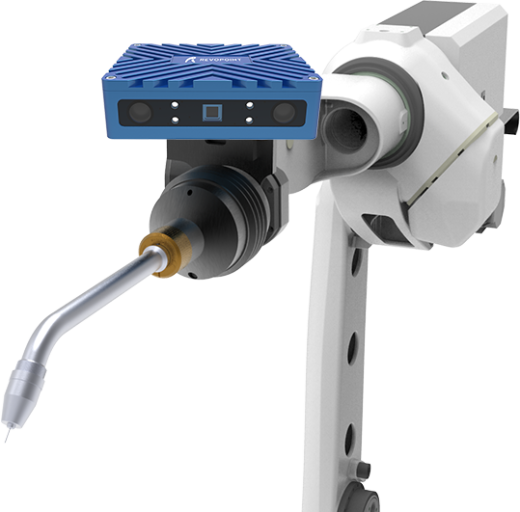

3. 3D-камеры и лазерные сканеры
Технологии:
- Лазерная триангуляция
- Структурированный свет
- ToF (Time-of-Flight)
Параметры:
- Точность: 1-10 мкм
- Скорость сканирования: 10-100 сканов/с
- Рабочее расстояние: 50-500 мм
4. Тепловизоры для сварочного контроля
- FLIR A300/A500: Мониторинг температурного поля
- Optris PI: Выявление непроваров
- Точность: ±1°C
- Частота обновления: до 120 Гц
Критерии выбора камер
- Условия эксплуатации: защита от искр, температурный диапазон
- Точность: требуемое разрешение для задач
- Интеграция: совместимость с ПО и оборудованием
- Бюджет: соотношение цена/качество
Пример внедрения от ИК ЭнергоАвтоматик
В автомобильном производстве используются системы на базе:
- Basler ace с HDR-фильтрами для контроля точечной сварки
- LMI Gocator 3D для профилирования швов
- FLIR тепловизоры для контроля температурных полей
Результат: Снижение брака на 40% и повышение скорости контроля на 60%.
Современные тренды
- AI-камеры со встроенными нейросетями
- Компактные системы с PoE-питанием
- Гибридные 2D+3D+ИР решения
- Беспроводной мониторинг сварочных процессов
Нужна консультация по подбору камер для сварочного производства?
