Датчики на асфальтобетонном заводе (АБЗ): полный обзор для специалистов
Всё о типах, назначении и моделях датчиков для автоматизации производства асфальтобетона
Асфальтобетонный завод (АБЗ) — сложный технологический комплекс, где точность измерений определяет качество продукции и эффективность работы. Датчики, или «органы чувств» завода, непрерывно контролируют сотни параметров. В этой статье вы найдёте систематизированный обзор всех типов датчиков АБЗ, их функции и рекомендации по выбору. Главная роль принадлежит датчикам для асфальтобетонных заводов, которые контролируют температуру, давление, уровень, расход и другие параметры.
Нужна помощь в автоматизации и сборке качественного шкафа управления?
Отправьте заявку на расчёт или получите консультацию инженера:
1. Датчики температуры: контроль тепловых процессов
Ключевые слова: датчик температуры АБЗ, термопара сушильный барабан, термосопротивление битумная емкость, пирометр асфальтовый завод.
Контроль температуры — критически важен для процессов сушки, нагрева и предотвращения повреждения оборудования.
- Сушильный барабан: На выходе барабана устанавливаются термопары типа К (хромель-алюмель) или более точные термопреобразователи сопротивления (RTD) типа Pt100. Они измеряют температуру высушенного щебня (160–200 °C) — ключевой сигнал для системы управления горелкой.
- Битумное хозяйство: Для контроля температуры битума (150–170 °C) в емкостях и трубопроводах повсеместно используются врезные Pt100 с гильзами.
- Рукавный фильтр: Установленные здесь термопары контролируют температуру дымовых газов, предотвращая перегрев и возгорание фильтрующих элементов.
Распространенные модели
TERMOMETR МЕТРАН-274 Ex (Pt100), ОВЕН ТРМ101, Siemens 7MF4433, Endress+Hauser iTEMP TMT142, ТСМУ Metran-386 (термопара)
2. Датчики уровня: управление запасами сырья
Ключевые слова: датчик уровня силоса АБЗ, ультразвуковой датчик бункер, радарный уровнемер, реле уровня.
Обеспечивают контроль заполненности бункеров и емкостей, предотвращая переполнение или работу «всухую».
- Силосы и бункера (щебень, песок, минеральный порошок):
- Ультразвуковые датчики: бесконтактные, но в сильной запылённости точность падает.
- Радарные уровнемеры: устойчивы к пыли/пару и изменению свойств материала.

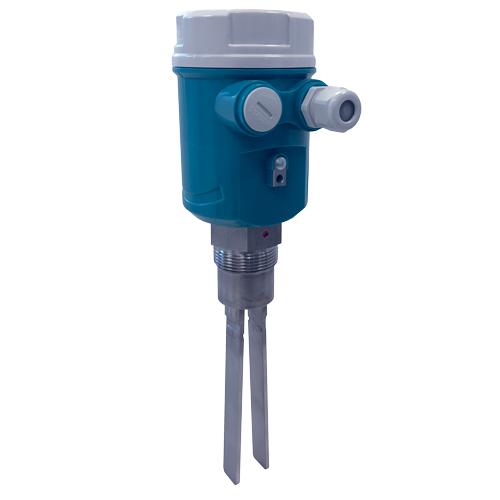

- Сигнализаторы уровня: роторные, вибрационные, ёмкостные — для предельных уровней.
- Битумные и топливные емкости: магнитострикционные уровнемеры или датчики дифференциального давления для точных измерений.
Распространенные модели
Vega (Vegapuls, Vegason, Levelflex), Siemens (Sitrans LR200, LU240), ОВЕН УРУ-100, УУ-100, Endress+Hauser (Micropilot, Levelflex)
Мы собираем качественные шкафы автоматики!
3. Датчики давления и расхода: контроль сред
Ключевые слова: датчик давления АБЗ, расходомер битума, датчик перепада давления рукавный фильтр.
Используются для мониторинга пневмо- и гидросистем, а также точного дозирования жидкостей.
- Пневмосистема: датчики давления контролируют компрессоры и магистрали пневмоцилиндров заслонок/шиберов.
- Гидравлика: контроль давления на насосах подъёмников смесителей и бункеров-накопителей.
- Подача битума: вихревые или объёмные расходомеры для точной пропорции по рецептуре.
- Рукавный фильтр: датчик перепада давления инициирует продувку при превышении порога.
Распространенные модели
Danfoss (MBS 3000), Siemens (Sitrans P), ОВЕН ПД100, Metran-100-DI, Endress+Hauser Deltabar
4. Тензометрические датчики (весоизмерительные): сердце системы дозирования
Ключевые слова: тензодатчик весовой дозатор, датчик веса АБЗ, дозатор инертных материалов.
Основа точного дозирования компонентов асфальтобетонной смеси. От точности тензодатчиков зависит качество конечного продукта.
- Дозаторы инертных: тензодатчики под бункерами и на конвейерных весах — непрерывное взвешивание и коррекция подачи.
- Смеситель: взвешивание щебня, песка, минпорошка и битума непосредственно перед смешиванием.
Распространенные модели
HBM (C1, C16), Zemic (L6G, H3C), ТензоМетрика, Келтроп (KIS-2)
5. Датчики положения и перемещения: контроль механизмов
Ключевые слова: энкодер конвейера АБЗ, датчик скорости ленты, концевой выключатель заслонки.
Обеспечивают обратную связь о положении механических элементов и скорости конвейеров.
- Задвижки и шиберы: концевые выключатели (механические, индуктивные, магнитные) сигнализируют крайние положения.
- Ленточные конвейеры:
- Инкрементальные энкодеры или тахогенераторы на приводном валу — точная скорость ленты и синхронизация дозаторов.
- Датчики схода/обрыва ленты — аварийная остановка для защиты оборудования.
Распространенные модели
Sick, Omron (E2E), Schneider Electric (XS8), IFM Efector, Siemens (3RG4)
6. Датчики вибрации и запыленности: защита и экология
Ключевые слова: датчик вибрации дробилки, вибромониторинг, датчик запыленности рукавный фильтр.
Мониторинг состояния оборудования и экологических параметров.
- Дробилки, грохоты, мощные электродвигатели: вибродатчики (акселерометры) непрерывно контролируют уровень вибрации; резкий рост — предвестник поломок.
- Рукавный фильтр: ключевую роль играет датчик перепада давления для контроля состояния фильтрующих элементов.
Распространенные модели
Bently Nevada (3300), IFM Efector (VSA, VVB), SDT (Ultrasound)
Подберём оптимальное решение автоматизации!
Схема взаимодействия датчиков с системой управления АБЗ
flowchart TD subgraph "Полевой уровень (АБЗ)" D[Датчики
Температуры, Давления, Уровня] P[Датчики положения
и перемещения] W[Тензодатчики
Весовые дозаторы] V[Датчики вибрации
и запыленности] end subgraph "Уровень управления (Шкафы АСУ ТП)" PLC[Контроллер ПЛК] HMI[Операторская панель
HMI] end D -->|Аналоговые/цифровые сигналы| PLC P -->|Цифровые сигналы| PLC W -->|Аналоговые сигналы| PLC V -->|Аналоговые/цифровые сигналы| PLC PLC -->|Управляющие сигналы| Act[Исполнительные механизмы:
Частотные преобразователи,
Клапаны, Заслонки] PLC -->|Данные для оператора| HMI
Температуры, Давления, Уровня] P[Датчики положения
и перемещения] W[Тензодатчики
Весовые дозаторы] V[Датчики вибрации
и запыленности] end subgraph "Уровень управления (Шкафы АСУ ТП)" PLC[Контроллер ПЛК] HMI[Операторская панель
HMI] end D -->|Аналоговые/цифровые сигналы| PLC P -->|Цифровые сигналы| PLC W -->|Аналоговые сигналы| PLC V -->|Аналоговые/цифровые сигналы| PLC PLC -->|Управляющие сигналы| Act[Исполнительные механизмы:
Частотные преобразователи,
Клапаны, Заслонки] PLC -->|Данные для оператора| HMI
Частые вопросы: датчики для асфальтобетонных заводов
Какие датчики обязательны для запуска и стабильной работы АБЗ?
Температура (сушильный барабан, битум), уровнемеры (силосы/резервуары), давление/перепад (пневмо и фильтр), тензодатчики дозаторов, концевики и энкодеры, мониторинг вибраций.
Что выбрать для уровня в силосах: ультразвук или радар?
В запылённых средах радар устойчивее к помехам. Ультразвук подходит при умеренной пыли и простых геометриях.
Какие тензодатчики подходят для дозаторов инертных?
Тензодатчики класса C3–C6 с IP67/68. Важны правильный монтаж, термокомпенсация и регулярная калибровка.
Как контролировать засорение рукавного фильтра?
По перепаду давления между входом и выходом; при превышении порога включается продувка, при аварийных значениях — сигнал на обслуживание/останов.
Можно ли повысить точность дозирования без замены оборудования?
Да: калибровка тензодатчиков, фильтрация сигналов в ПЛК, устранение люфтов, энкодеры на конвейеры, оптимизация алгоритмов дозирования.
Заключение
Датчики для асфальтобетонных заводов — ключ к стабильному производству и качественному асфальтобетону. Правильный подбор, монтаж и обслуживание устройств обеспечивают надёжную работу оборудования, соблюдение рецептур и снижение рисков поломок. Понимание функций и принципов работы каждого типа датчика критично для специалистов по эксплуатации и ремонту АБЗ.
