Полное руководство по интерфейсу RS-485 и протоколу Modbus: от физического уровня до промышленных SCADA-систем

Введение: почему RS-485 и Modbus остаются стандартом де-факто

В современной промышленной автоматизации, системах учёта ресурсов, умных зданиях и насосных станциях миллионы устройств ежедневно обмениваются данными. Несмотря на появление высокоскоростных сетей Ethernet и беспроводных технологий, интерфейс RS-485 вместе с протоколом Modbus занимает особое место. Почему? Ответ прост: надёжность, простота, низкая стоимость и проверенная временем работа в самых жёстких условиях — от цехов металлургических заводов до подземных парковок.

RS-485 — это стандарт физического уровня (кабель, сигналы, разъёмы), а Modbus — протокол прикладного уровня (формат команд и данных). Чаще всего они работают в паре: Modbus RTU поверх RS-485. Эта связка позволяет одному ведущему устройству (мастеру) опрашивать до 247 ведомых (слейвов) на расстоянии до 1200 метров без повторителей.

Данная статья создана на основе многолетнего практического опыта, анализа типовых ошибок и лучших мировых практик. Вы узнаете, как правильно спроектировать, смонтировать, настроить и диагностировать сеть RS-485/Modbus, а также как интегрировать её в SCADA-системы и шкафы управления насосами. Материал будет полезен как начинающим инженерам-электронщикам, так и опытным специалистам по автоматизации.

Часть 1. Физический уровень RS-485: фундамент надёжной связи

1.1 Дифференциальный сигнал — секрет помехоустойчивости

В отличие от старого стандарта RS-232, где сигнал передаётся относительно общего провода (земли), RS-485 использует дифференциальную (балансную) передачу. Это означает, что информация кодируется разностью потенциалов между двумя проводами, обозначаемыми как A и B.

• Логическая «1» (состояние «маркер»): U(A) - U(B) > +200 мВ (обычно от +1.5 В до +5 В).
• Логический «0» (состояние «пробел»): U(A) - U(B) < -200 мВ (обычно от -1.5 В до -5 В).

Представьте себе качели: важна не высота каждого конца, а разница между ними. Если на качели одновременно надавить сверху (синфазная помеха), оба конца опустятся одинаково, и разность не изменится. Именно поэтому RS-485 почти нечувствителен к наводкам от электродвигателей, сварочных аппаратов и радиопередатчиков.

Почему обязательно использовать «витую пару»? Скручивание двух проводов обеспечивает геометрическую симметрию: помеха воздействует на оба провода практически одинаково. Чем чаще шаг скрутки, тем лучше. Кабель должен иметь волновое сопротивление 120 Ом — это стандарт для RS-485. Использование коаксиального кабеля, отдельных проводов или «витухи» с сопротивлением 50 или 75 Ом категорически не рекомендуется.

1.2 Топология сети: только «шина», никаких «звёзд»

Стандарт RS-485 предписывает линейную топологию (общая шина). Все устройства подключаются к одной паре проводов последовательно, как гирлянда. От каждого устройства к шине должен идти короткий отвод (не более 1 метра, а лучше — соединять прямо в клеммнике прибора).

Запрещено:

• Кольцевание (когда шина возвращается к ведущему устройству).
• Топология «звезда» (когда от одной точки расходятся длинные ветви к разным устройствам).
• Длинные ответвления (более 1-2 метров) — они создают отражения сигнала.

Если по условиям монтажа без ответвлений не обойтись, используйте активные повторители (репитеры) или специальные разветвители с согласованием. Пассивные клеммные разветвители (например, ПР-3, ПР-4) допустимы только при очень коротких отводах и низких скоростях.

Пример правильной топологии:
Контроллер (мастер) — Счётчик №1 — Счётчик №2 — ... — Счётчик №N (с терминатором)

Каждый прибор «входит» в разрыв шины: клеммы A и B идут от входа к выходу. Ни в коем случае не делайте «петлю» от первого прибора ко второму отдельным кабелем, а от второго к третьему — ещё одним. Шина должна быть единым отрезком кабеля, к которому в разных точках подключаются устройства.

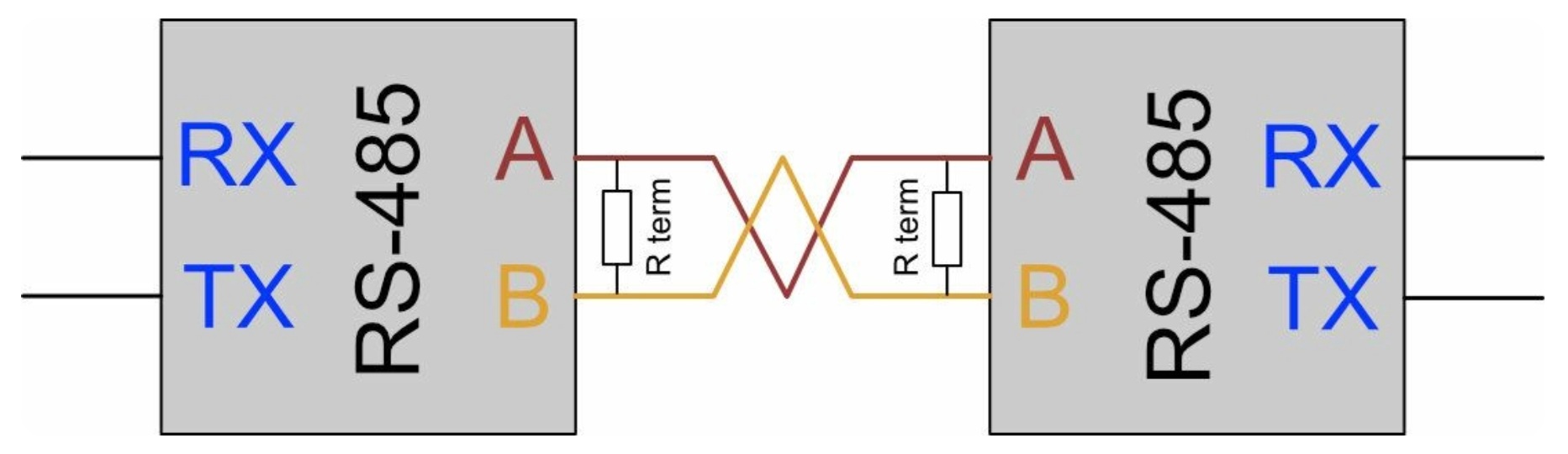

1.3 Терминаторы: гасим отражения

Сигнал, распространяясь по кабелю, достигает его конца. Если конец линии не нагружен, возникает отражение — сигнал «бьёт назад», как эхо в трубе. Это искажает полезные данные, особенно на высоких скоростях и большой длине.

Решение: установить согласующие резисторы (терминаторы) номиналом, равным волновому сопротивлению кабеля — 120 Ом. Резистор включается между линиями A и B на каждом конце шины. Мощность резистора — 0.125–0.25 Вт, точность — 1% или 5%.

Важные нюансы:

• Если сеть состоит из одного ведущего и одного ведомого на коротком расстоянии (до 1–2 метров), терминаторы можно не ставить.
• Если ведущее устройство находится в середине шины, терминаторы ставятся на двух самых дальних концах (оба конца шины).
• Многие контроллеры и преобразователи интерфейсов уже имеют встроенный терминатор, который включается перемычкой или джампером. В таком случае внешний резистор на этом устройстве не нужен.
• Сколько терминаторов должно быть? Ровно два — по одному на каждом конце шины. Три и более терминатора перегрузят линию, так как общее сопротивление станет меньше 60 Ом, и драйверы не смогут обеспечить нужный уровень сигнала.

Расчёт: Для двух резисторов по 120 Ом параллельное сопротивление составляет 60 Ом. Именно на такую нагрузку рассчитаны драйверы RS-485.

1.4 Защитное смещение (биас) — боремся с «болтанкой» линии

Когда ни одно устройство не передаёт данные (линия в режиме приёма), дифференциальное напряжение на A-B может плавать около нуля. При этом приёмники с порогом ±200 мВ будут выдавать случайные логические уровни на выходе RO, что вызовет ложные прерывания UART и сбои синхронизации.

Решение: создать искусственное смещение, подтянув линию A к питанию (+5 В) через резистор, а линию B к земле через резистор. Это гарантирует, что при отсутствии активных передатчиков на линии будет логическая «1» (Uab > +200 мВ).

Как рассчитать резисторы смещения (Rbias)?
Схема: линия A через Rbias к Vcc, линия B через Rbias к GND. Между A и B включены два терминатора Rt = 120 Ом (параллельно 60 Ом) и входные сопротивления приёмников (обычно 12 кОм на каждый). Для типичной сети из 32 устройств общее сопротивление линии (Rtotal) ≈ 60 Ом. Чтобы получить Uab = 200 мВ при Vcc = 5 В, нужно, чтобы падение напряжения на Rtotal составило 200 мВ, а остальное 4.8 В упало на двух Rbias. Ток через цепь: I = 200 мВ / 60 Ом = 3.33 мА. Тогда общее сопротивление двух Rbias = (5 В - 0.2 В) / 3.33 мА = 1440 Ом, значит каждый Rbias = 720 Ом. На практике ставят 560–680 Ом для запаса.

Современная альтернатива: использовать приёмопередатчики с функцией True Failsafe. У них пороги сдвинуты, например, -50 мВ / -200 мВ, так что при нулевой разности на выходе всегда «1». Внешнее смещение таким микросхемам не требуется, но для повышенной помехоустойчивости можно поставить высокоомные подтяжки (несколько кОм).

Важно: если в линии есть гальваническая развязка, подтягивать нужно к изолированным цепям питания и земли. Нельзя смешивать «земли» разных устройств без развязки.

1.5 Выбор кабеля: что действительно работает

Ошибки при выборе кабеля — причина 90% проблем. Вот жёсткие требования:

• Тип: витая пара, экранированная (FTP, STP) или неэкранированная (UTP). В промышленности лучше экранированная, но с правильным заземлением.
• Волновое сопротивление: 120 Ом (±10%).
• Сечение жилы: 0.22–0.75 мм² (24–18 AWG). Для длинных линий (>500 м) берите 0.5–0.75 мм².
• Материал: только медь! Омеднённый алюминий быстро окисляется и даёт высокое погонное сопротивление.
• Шаг скрутки: чем чаще, тем лучше (не более 50 мм).
• Экран: заземляется ТОЛЬКО В ОДНОЙ ТОЧКЕ (обычно со стороны ведущего устройства). Заземление в нескольких точках создаёт паразитные токи и наводки.

Категорически нельзя использовать:

• Коаксиальный кабель (не балансный).
• Одиночные провода (не витая пара).
• Телефонный кабель (сопротивление 600 Ом, не подходит).
• Кабель из разных пар (например, синий и бело-синий из одной пары — обязательно).

Рекомендуемые марки кабеля в России: КВВГЭнг(А)-FRLS 2х2х0.5, МКЭШ 2х2х0.5, Belden 9841, Lapp Unitronic Li2YCY.

1.6 Скорость и длина: обратно-пропорциональная зависимость

Стандарт RS-485 позволяет скорость до 10 Мбит/с на коротких расстояниях. На практике в промышленности используют 9600, 19200, 38400, 115200 бод. Запомните правило:

Это приблизительные цифры, зависящие от качества кабеля и уровня помех. Никогда не устанавливайте скорость выше необходимой. Запас по длине и помехоустойчивости важнее нескольких лишних миллисекунд.

1.7 Количество устройств: от 32 до 256

Стандарт допускает до 32 устройств (единичных нагрузок) на одном сегменте без повторителя. Если у вас есть повторитель (репитер), количество сегментов можно увеличить, и общее число устройств достигнет 256.

Некоторые микросхемы имеют входное сопротивление 1/4, 1/8 единичной нагрузки — это позволяет подключать 128 или 256 устройств на один сегмент. Внимательно читайте даташит.

При превышении лимита:

• Падает дифференциальное напряжение из-за шунтирования линии низкоомными входами.
• Ухудшается форма сигнала.
• Приходится снижать скорость или длину.

Часть 2. Настройка линии связи: пошаговый алгоритм

2.1 Подготовка к монтажу: план и спецификация

Перед прокладкой кабеля ответьте на вопросы:

1. Сколько устройств? Какие у них адреса?
2. Какая максимальная длина шины?
3. Есть ли источники помех (двигатели, инверторы, сварочные аппараты)?
4. Нужна ли гальваническая развязка?
5. Какая скорость связи поддерживается всеми устройствами?

Составьте схему подключения с указанием марки кабеля, длины, расположения терминаторов, точек заземления экрана и мест установки защитного смещения.

2.2 Монтаж: десять золотых правил

1. Используйте непрерывный кабель. Не скручивайте обрывки.
2. Соединения выполняйте на винтовых клеммах или пайкой. Скрутки недопустимы.
3. Минимизируйте отводы. Лучше подключать устройство непосредственно в разрыв шины.
4. Не прокладывайте сигнальный кабель рядом с силовым (расстояние не менее 30 см).
5. Используйте экранированный кабель вблизи инверторов. Экран заземлите на корпус шкафа (только в одной точке).
6. Маркируйте провода. Соблюдайте полярность A и B на всех устройствах!
7. Для длинных линий (>100 м) берите кабель сечением 0.5–0.75 мм².
8. Установите терминаторы после подключения всех устройств и проверьте сопротивление между A и B (должно быть около 60 Ом).
9. Предусмотрите защиту от перенапряжений (варисторы, газоразрядники).
10. После монтажа выполните диагностику.

2.3 Настройка параметров UART и протокола

Каждое устройство в сети должно иметь:

• Скорость (baud rate) — одинаковую для всех.
• Количество бит данных — обычно 8.
• Чётность (parity) — None, Even или Odd. Рекомендуется Even для Modbus.
• Количество стоп-битов — 1 или 2. Для Modbus RTU — 1.
• Уникальный адрес от 1 до 247 (адрес 0 — широковещательный).

После изменения параметров устройство нужно перезагрузить.

2.4 Конфигурирование мастера (ПЛК, ПК, контроллера)

Мастер должен:

• Открыть COM-порт с заданными параметрами.
• Реализовать тайм-ауты ответа (обычно 100–1000 мс).
• Управлять сигналом разрешения передачи (RE/DE).
• Формировать корректные Modbus-кадры.

Типичная ошибка: мастер опрашивает устройство быстрее, чем оно успевает ответить. Выдерживайте паузу между запросами не менее 50 мс.

Часть 3. Протокол Modbus: язык, на котором говорят устройства

3.1 Краткая архитектура Modbus

Modbus — протокол прикладного уровня. Определяет формат запросов/ответов, адресацию (1–247), области данных: дискретные входы (1 бит, чтение), катушки (1 бит, чтение/запись), входные регистры (16 бит, чтение), регистры хранения (16 бит, чтение/запись). Функциональные коды: 01, 02, 03, 04, 05, 06, 15, 16 и др.

Типы Modbus поверх RS-485: Modbus RTU (двоичный, с CRC16) — самый распространённый, Modbus ASCII (шестнадцатеричные символы), Modbus TCP (поверх Ethernet).

3.2 Формат кадра Modbus RTU

Кадр RTU не имеет специальных символов начала/конца, разделитель — молчание на линии длительностью не менее 3.5 символов.

Структура: [Адрес (1 байт)] [Функция (1 байт)] [Данные (N байт)] [CRC16 (2 байта, младший первым)]

Пример запроса чтения 2 регистров (40001–40002) с устройства 1:
01 03 00 00 00 02 C4 0B
Ответ: 01 03 04 00 19 00 20 D9 C6 (значения 25 и 32).

3.3 Настройка таймингов для Modbus

T1.5 — интервал между байтами внутри кадра (не более 1.5 символов).
T3.5 — пауза между кадрами (не менее 3.5 символов).

При скорости 9600 бод длительность символа (11 бит) ≈ 1.1458 мс, T3.5 ≈ 4.01 мс. На практике ставят 5–10 мс.

3.4 Типовые ошибки Modbus и их причины

Часть 4. Программирование: небольшой фрагмент для микроконтроллера

Пример на C для AVR (ATmega328) с управлением RE/DE:

#include <avr/io.h>
#include <avr/interrupt.h>
#include <string.h>
#include <stdint.h>

#define RS485_DE_PORT PORTB
#define RS485_DE_PIN  2   // DE/RE подключены к PB2

volatile uint8_t rx_buffer[64];
volatile uint8_t tx_buffer[64];
volatile uint8_t rx_index = 0;
volatile uint8_t tx_index = 0;
volatile uint8_t tx_length = 0;
volatile uint8_t rx_complete = 0;
volatile uint8_t tx_in_progress = 0;

void uart_init(void) {
    UBRR0H = 0;
    UBRR0L = 103; // 16 MHz / (16 * 9600) - 1
    UCSR0B = (1 << RXEN0) | (1 << TXEN0) | (1 << RXCIE0);
    UCSR0C = (1 << UCSZ01) | (1 << UCSZ00);
    RS485_DE_PORT &= ~(1 << RS485_DE_PIN); // приём
    sei();
}

void rs485_send(uint8_t* data, uint8_t len) {
    while (tx_in_progress);
    for (uint8_t i = 0; i < len; i++) tx_buffer[i] = data[i];
    tx_length = len;
    tx_index = 0;
    tx_in_progress = 1;
    RS485_DE_PORT |= (1 << RS485_DE_PIN); // передача
    UDR0 = tx_buffer[0];
    UCSR0B |= (1 << TXCIE0);
}

ISR(USART_RX_vect) {
    uint8_t byte = UDR0;
    if (rx_index < sizeof(rx_buffer)) rx_buffer[rx_index++] = byte;
}

ISR(USART_TX_vect) {
    tx_index++;
    if (tx_index < tx_length) {
        UDR0 = tx_buffer[tx_index];
    } else {
        UCSR0B &= ~(1 << TXCIE0);
        tx_in_progress = 0;
        RS485_DE_PORT &= ~(1 << RS485_DE_PIN); // приём
    }
}

void read_holding_registers(void) {
    uint8_t request[] = {0x01, 0x03, 0x00, 0x00, 0x00, 0x02, 0xC4, 0x0B};
    rx_index = 0;
    rx_complete = 0;
    rs485_send(request, sizeof(request));
}

int main(void) {
    uart_init();
    while (1) {
        read_holding_registers();
        _delay_ms(1000);
    }
}

Пояснения: DE/RE управляется одним битом; перед отправкой нужна пауза T3.5; после отправки возврат в приём. В реальном проекте добавьте таймер для определения конца кадра.

Часть 5. Применение в SCADA-системах

5.1 Типовая архитектура

Полевые устройства (Modbus RTU) — RS-485 — преобразователь RS-485 → USB/COM/Ethernet — Modbus TCP — SCADA-сервер.

5.2 Настройка драйвера Modbus в SCADA

Пример для MasterSCADA, Trace Mode, WinCC:

• Установить драйвер Modbus RTU.
• Указать COM-порт, скорость, чётность, стоп-биты.
• Настроить тайм-ауты (ответа 500 мс, между запросами 100 мс, повторы 3).
• Добавить слейвы с уникальными адресами.
• Определить теги с привязкой к Modbus-адресам (например, 40001 — регистр температуры).

5.3 Особенности опроса большого числа устройств

Такт опроса T_cycle = (N * (T_request + T_response + T_pause)) * K. Оптимизация: читайте регистры блоками, повышайте скорость, используйте многопортовые адаптеры, асинхронный опрос.

5.4 Диагностика связи в SCADA

Большинство SCADA предоставляют счётчик ошибок CRC, лог тайм-аутов, отладчик Modbus. При отсутствии связи проверьте питание, адрес, параметры порта, напряжение на линии A-B.

Часть 6. Шкафы управления насосами и автоматики: практические рекомендации

6.1 Особенности применения в насосных станциях

Частотные преобразователи (ЧРП) — мощный источник помех. Датчики давления, расхода, счётчики электроэнергии с RS-485. Проблемы: наводки от ЧРП, разность потенциалов земель, длинные трассы.

6.2 Рекомендации по монтажу внутри шкафа

• Сигнальные цепи прокладывайте отдельно от силовых (≥30 см).
• Экран заземляйте на общую шину PE в одной точке.
• На входах питания ЧРП — сетевые фильтры, на выходе — дроссели.
• При разнице потенциалов земель используйте гальваническую развязку (ADM2483, MAX1480).
• Подтягивающие резисторы (bias) разместите у мастера (560–680 Ом).

6.3 Пример схемы для насосной станции

[ПЛК (мастер) с терминатором 120 Ом и bias] — [Насос №1 (ЧРП, адрес 1)] — [Насос №2 (адрес 2)] — [Датчик давления (адрес 3, внешний терминатор 120 Ом)]

6.4 Типовые проблемы и их решения

Часть 7. Диагностика и решение проблем со связью

7.1 Инструменты диагностики

• Цифровой мультиметр.
• Осциллограф (двухканальный).
• USB-анализатор Modbus (QModMaster) или преобразователь USB-RS485.
• Тестер кабеля.

7.2 Пошаговый алгоритм проверки

Шаг 1 (питание отключено): Измерить сопротивление A-B ≈ 60 Ом (если два терминатора). Бесконечность — нет терминаторов или обрыв. 0 Ом — КЗ. Сопротивление A/B до земли >1 МОм.

Шаг 2 (питание включено, без обмена): Напряжение A-B должно быть положительным 100–500 мВ (смещение). Напряжение A/GND, B/GND в пределах -7…+12 В.

Шаг 3 (осциллограф): Подключиться к A-B, отправить запрос. Сигнал — прямоугольники с размахом 2–5 В, без сильных выбросов.

Шаг 4 (анализ ошибок): Через SCADA или отладчик смотреть статистику CRC, тайм-аутов.

7.3 Типичные «грабли» и как их обойти

• Нет связи: проверьте полярность A/B, адрес, скорость, управление DE/RE.
• Связь пропадает при работе мощного оборудования: ферритовые кольца, экранирование, заземление экрана через конденсатор 1 нФ.
• При подключении второго устройства первое перестаёт отвечать: превышена нагрузка — повторитель или микросхемы с 1/8 нагрузкой.
• Мусор в данных: дребезг контактов, окисление — затяните клеммы, используйте герметичные клеммы.
• Затухание на длинной линии (>600 м): повторители, снижение скорости до 4800 бод.

7.4 Программные методы борьбы со сбоями

• Повтор запроса (3–5 раз).
• Проверка CRC.
• Тайм-аут ответа.
• Фильтрация выбросов (переспрос).
• Логирование ошибок.

Часть 8. Защита от перенапряжений и гальваническая развязка

8.1 Откуда берутся перенапряжения

Грозовые разряды, коммутационные импульсы, ошибки монтажа (попадание 220 В), разность потенциалов земель.

8.2 Методы защиты

Гальваническая развязка: оптроны + изолированный DC-DC. Пример: MAX1480, ADM2483. Преимущества: развязка до 1000 В, подавление синфазных помех.

Ограничители напряжения: варисторы (18–30 В), газоразрядные трубки (GDT), TVS-диоды (6.8–12 В). Рекомендуемая схема: TVS между A и B + GDT до земли.

Дренажный провод: дополнительный провод между GND устройств через резистор 100 Ом для выравнивания потенциалов.

8.3 Защита от короткого замыкания в линии

Современные драйверы (MAX14783, К5559ИН86SI) имеют защиту от КЗ и термозащиту. При перегреве драйвер отключается, после остывания восстанавливается.

Часть 9. Контрольный список: как сделать сеть RS-485/Modbus без проблем

Проектирование

• ☐ Линейная топология «общая шина».
• ☐ Длина кабеля ≤ 1200 м для выбранной скорости.
• ☐ Количество устройств ≤ 32 (или 256 с повторителями).
• ☐ У каждого устройства уникальный адрес Modbus.
• ☐ Параметры UART одинаковы для всех.

Монтаж

• ☐ Витая пара 120 Ом, медь.
• ☐ Отводы ≤ 1 м.
• ☐ Два терминатора 120 Ом на концах шины.
• ☐ При отсутствии встроенного смещения — резисторы подтяжки (560–680 Ом).
• ☐ Экран заземлён в одной точке (у мастера).
• ☐ Сигнальный кабель отдельно от силовых (≥30 см).
• ☐ Соединения на винтовых клеммах или пайкой.

Настройка

• ☐ На мастер-ПЛК настроен COM-порт.
• ☐ Управление RE/DE (аппаратно или программно).
• ☐ Заданы тайм-ауты и повторы.
• ☐ Адреса слейвов проверены.

Диагностика перед включением

• ☐ Мультиметром: сопротивление A-B ≈ 60 Ом, изоляция >1 МОм.
• ☐ Напряжение A-B (без обмена) 100–500 мВ.
• ☐ Осциллографом форма сигнала без сильных выбросов.

Эксплуатация

• ☐ В SCADA мониторинг ошибок CRC и тайм-аутов.
• ☐ Испытания при работе мощного оборудования.
• ☐ Документация: схема шины, адреса, параметры, расположение терминаторов.

Заключение: RS-485 жив и будет жить

Несмотря на прогнозы, RS-485 остаётся «рабочей лошадкой» промышленной автоматики. Его простота, низкая стоимость, отличная помехоустойчивость и поддержка длинных линий незаменимы для распределённых объектов. Modbus RTU + RS-485 — золотой стандарт для 80% задач АСУ ТП.

Главный вывод: 90% проблем вызваны ошибками монтажа, а не микросхемами. Потратьте время на качественный проект и монтаж — сеть будет работать годами.

Начинайте с малого: соедините два устройства на столе, используя короткий кусок витой пары, один терминатор и смещение. Убедитесь в отсутствии ошибок, затем добавляйте устройства. Удачи в ваших проектах!
