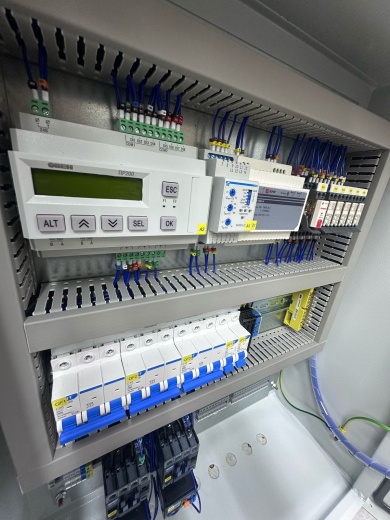

Шкаф управления пожарными насосами серии ШУН-П
Шкафы управления серии ШУН-П предназначены для управления насосами и задвижками системы противопожарного водопровода. Применяются в системах водяного пожаротушения.
Это шкаф управления пожаротушением (также называют щит пожарной автоматики, панель ППУ, ПЭСПЗ, ШУН‑П) для систем на базе насосов и задвижек, в том числе шкаф управления насосной станцией пожаротушения и шкаф управления спринклерной установкой.
Шкафы управления насосами пожаротушения и электрозадвижками соответствуют требованиям технического регламента Евразийского экономического союза и имеют сертификат соответствия ТР ЕАЭС 043/2017.
Назначение и состав
Шкаф управления противопожарными насосами производит запуск и контроль работы основного, резервного и насоса "жокей" в соответствии с сигналами управления. В зависимости от конфигурации, один шкаф может управлять группой до 8 насосов и до 12 электрозадвижек.
Конфигурации: джокей + основной + резервный, отдельный шкаф управления жокей‑насосом, шкаф управления пожарными задвижками 380В и 220В, а также шкаф АВР для пожарных насосов (или шкаф ППУ с АВР) для обеспечения требуемой категории электроснабжения.
Для объектов с повышенными требованиями по защите оболочки доступны решения шкаф управления насосами пожаротушения IP54 и IP65 с учётом условий эксплуатации.
Функциональные возможности и режимы
Основные функции
- Запуск и остановка насосов по заданному алгоритму (настраивается в панели управления).
- Контроль исправности электродвигателей насосов и задвижек.
- Контроль исправности цепей датчиков, кнопочных постов и других внешних приборов.
- Контроль качества питающей сети.
- Выдача сигналов о состоянии в систему диспетчеризации ("сухой" контакт).
- Свето-звуковая сигнализация о неисправностях.
- Контроль вскрытия шкафа с передачей сигнала на ПЦН или в диспетчерскую.
Дополнительные функции (опции)
- Подключение "Жокей" насоса.
- Подключение электрозадвижки.
- Встроенный автоматический ввод резерва (АВР) — шкаф управления пожарными насосами с АВР / шкаф ППУ с АВР.
- Передача сигналов по интерфейсу RS‑485 (Modbus RTU/TCP по RS‑485/Ethernet).
- Интеграция в системы Болид ОРИОН и Рубеж R‑3 (варианты: шкаф ППУ Болид ОРИОН, шкаф ППУ Рубеж R3).
- Плавный пуск электродвигателей (УПП) — шкаф управления пожаротушением с УПП.
- Установка частотных преобразователей (ПЧ) — шкаф управления пожарными насосами с частотным приводом / шкаф ППУ с ПЧ.
- Изготовление для суровых климатических условий (от -40 до +55°C).
- Изготовление во взрывозащищенном исполнении "Ex".
Режимы работы
Ручной: Пуск/останов насосов и управление задвижками осуществляется кнопками на передней панели шкафа.
Автоматический: Управление происходит по сигналам от внешних устройств (датчиков давления, ЭКМ, кнопочных постов, системы пожарной сигнализации). Алгоритм работы выбирается в меню контроллера.
Выкл: Полное отключение управления для проведения ремонтных или профилактических работ.
Датчики давления: ЭКМ и реле давления
- Электроконтактные манометры (ЭКМ): подключение сухих контактов (НО/НЗ) для уставок «Пуск пожарных насосов», «Стоп/пуск жокей‑насоса», «Авария низкого/высокого давления». Регулировка уставок по шкале, контроль обрыва/замыкания цепей.
- Реле давления: поддержка одно- и двухуставочных реле (SPDT), диапазоны подбираются по проекту (например, 0–1.6; 0–2.5; 0–4.0 МПа). Вводится гистерезис для исключения «дребезга» и частых пусков.
- Электронные датчики давления 4–20 мА / 0–10 В: линейная шкала с калибровкой, программные фильтры, аварийные уставки. Передача значения давления в диспетчеризацию.
- Резервирование датчиков: возможна установка двух независимых датчиков (ЭКМ + аналоговый) с логикой «ИЛИ/И» и самодиагностикой (обрыв/КЗ).
- Журналирование: фиксация источника пуска (по какому датчику/уставке) и параметров давления на момент события.
Управление пожарными задвижками
- Типы приводов: 3×380/400 В (П1) и 230 В AC (П2), импульсный/удерживающий режим управления, ручной дублёр.
- Контроль положения: концевые выключатели ОТКР/ЗАКР (НО/НЗ), контроль времени хода (тайм‑аут), сигнал «не дошла до положения».
- Межблокировки: запрет пуска насоса при закрытой задвижке (если предусмотрено проектом) или контроль открытия перед пуском для исключения гидроудара.
- Диспетчеризация: передача состояний ОТКР/ЗАКР/АВАРИЯ, время хода, количество циклов (при наличии ПЛК/счётчика).
Пуск насосов и частотные приводы, сертифицированные для пожаротушения
- Надёжные варианты пуска: прямой пуск (DOL), звезда‑треугольник, устройство плавного пуска (УПП), частотный преобразователь (ПЧ) — выбор по проекту с учётом пусковых токов и гидравлики.
- ПЧ, сертифицированные для пожарки: поддержка «режима пожар», соответствие требованиям ТР ЕАЭС 043/2017, СП и ГОСТ. Применяются только сертифицированные устройства — шкаф управления пожарными насосами с частотным приводом.
- Обязательный байпас: при использовании ПЧ/УПП предусматривается аппаратный байпас (контактор/выключатель) с межблокировкой для перехода на прямой пуск.
- Поддержание давления: ПИД‑регулирование по датчику 4–20 мА; для режима «пожар» — принудительная работа по заданной частоте/максимуму.
- Связанные варианты исполнения: шкаф управления пожаротушением с УПП, шкаф ППУ с ПЧ, интеграция с Modbus RTU/TCP и RS‑485.
Технические характеристики и расшифровка обозначения
Основные характеристики
| Потребляемая мощность (ожидание) | не более 100 Вт |
| Максимальный коммутируемый ток | до 250 А |
| Автоматический выключатель на вводе | 3п., характеристика "D" |
| Степень защиты оболочки | не менее IP54 (варианты: IP54, IP65 по проекту) |
| Диапазон рабочих температур | от -10° до +55°C |
| Относительная влажность | до 95% при +25°C |
| Тип монтажа | Настенный |
| Срок службы | не менее 10 лет |
Соответствие: ППУ ГОСТ IEC 61439, СП 5.13130, СП 6.13130, ГОСТ Р 59638, ГОСТ Р 53325, ТР ЕАЭС 043/2017.
Подключаемые датчики и интерфейсы
- Датчики давления: ЭКМ (сухие контакты НО/НЗ), реле давления (1–2 уставки), электронные датчики 4–20 мА / 0–10 В.
- Сигналы запуска: от СПС/АУПТ, кнопочных постов, аварийных контактов.
- Диспетчеризация: сухие контакты, RS‑485 (Modbus RTU/TCP), Ethernet, интеграция в Болид ОРИОН и Рубеж R‑3.
- Задвижки: входы концевых выключателей ОТКР/ЗАКР, контроль тока/тайм‑аутов, управление импульс/удержание.
Расшифровка обозначения
Пример: ШУН-П-5.5Н01-0.25П1-IP54(АВР, УПП, ПЧ)
- ШУН-П: Шкаф управления пожарными насосами.
- 5.5: Мощность насосов, кВт.
- Н01: Количество насосов (Н01 - 2, Н02 - 3, и т.д.).
- 0.25: Мощность "жокей" насоса, кВт.
- П1: Электропривод на 380В (П2 - на 220В).
- IP54: Степень защиты (варианты IP54, IP65, IP66).
- (АВР, УПП, ...): Список дополнительных опций.
Пример заказа:
ШУН-П-11Н02-0.75П2-IP54
(3 насоса: 2х11кВт + жокей 0.75кВт; 1 задвижка 220В; IP54)
Сценарии применения: шкаф управления пожарными насосами для спринклерных/дренчерных линий, шкаф управления пожаротушением для насосных станций, шкаф управления пожарными задвижками с приводами 380В и 220В.
Видеообзор и схема подключения
Если вам необходимы схемы подключения в формате AutoCAD либо Компас, просим прислать запрос на электронную почту с указанием обозначения шкафа.
Надежность, качество и условия поставки
Надежность и качество
- Опыт: Более 15 лет на рынке, свыше 1500 собранных шкафов.
- Гарантия: Базовая гарантия 2 года. Возможно расширение до 5 лет (гарантия ППУ по отдельным условиям).
- Сервис: Техподдержка 24/7, выездное обучение, шефмонтаж и ПНР (сборка и пусконаладка под ключ).
- Соответствие нормам: 123-ФЗ, ТР ЕАЭС 043/2017, СП 5.13130, СП 6.13130, ППУ ГОСТ IEC 61439, ГОСТ Р 59638, ГОСТ Р 53325.
- Качество компонентов: Применение сертифицированных комплектующих, заводские испытания (FAT), отказоустойчивые решения (байпас).
Документация и совместимость
- Документация: Полный комплект (паспорт, РЭ, схемы, протоколы, 3D-модели).
- Совместимость: Работа с насосами и датчиками любых производителей; варианты шкаф ППУ Болид ОРИОН и шкаф ППУ Рубеж R3.
- Масштабируемость: Модульная архитектура для расширения системы.
- Протоколы связи: Modbus RTU/TCP, RS‑485, интеграция с системами диспетчеризации.
