Шкаф управления вентиляторами и насосами ШКП ШУН/ШУВ

Шкафы контрольно-пусковые (ШКП) управляют трехфазным двигателем исполнительного устройства в системе пожаротушения или дымоудаления.

Шкаф имеет три режима работы:

• «Автоматическое управление»
• «Ручное управление»;

• «Управление отключено».


В автоматическом режиме шкаф управления контрольно-пусковой ШКП управляется подачей напряжения 24В на клеммные колодки, либо замыканием контактов 3 и 4 клеммного ряда ХТ2.1.  В ручном режиме шкаф запускает двигатель с кнопок расположенных на передней панели шкафа.  В режиме «Управление отключено» любое управление заблокировано.

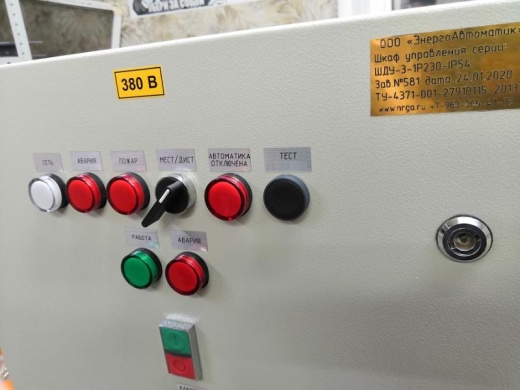

На передней панели шкафа имеются:

• Индикатор "СЕТЬ"
• Индикатор "АВАРИЯ СЕТИ"
• Переключатель "РУЧН-0-АВТ"
• Индикатор "АВТОМАТИКА ОТКЛЮЧЕНА"
• Индикатор "РАБОТА"
• Индикатор "НЕИСПРАВНОСТЬ"
• Кнопка "ПУСК/СТОП"

Шкаф ШКП контролирует:

• Качество питающей сети;
• Режим работы "РУЧНОЙ/АВТОМАТИЧЕСКИЙ";
• Состояние электродвигателя на обрыв и КЗ;
• Неудачный пуск двигателя;
• Двигатель в работе;

Шкаф имеет клеммник для вывода информации в систему диспетчеризации.

Назначение клемм шкафа управления ШУВ/ШУН (ШКП)

ХТ0 - Подключение питающей сети 380В.
ХТ1.1 - Подключение трехфазного электродвигателя.
ХТ2.1 -Клеммы диспетчеризации и управления шкафом.
ХТ3.1 - Клеммы подключения интерфейса связи RS485 с протоколом Modbus RTU или Modbus TCP. (опционально)
Клеммы ХТ2.1 для подключения диспетчеризации (клеммы с 5 по 10) имеют безпотенциальный  "сухой" контакт, мощность контактов до 1А, максимальным напряжением до 230В.

Маркировка шкафа при оформлении заказа:
Шкаф управления серии ШУВ/ШУН-01-IP31 (RS485)
-01- Номинальная мощность электродвигателя в кВт. Максимальная мощность до 100 кВт.
-IP31-   Степень защиты оболочки шкафа. Варианты: IP31/IP54/IP65.
-RS485-  Опция передачи информации о состоянии шкафа по интерфейсу RS485 с протоколом Modbus RTU
