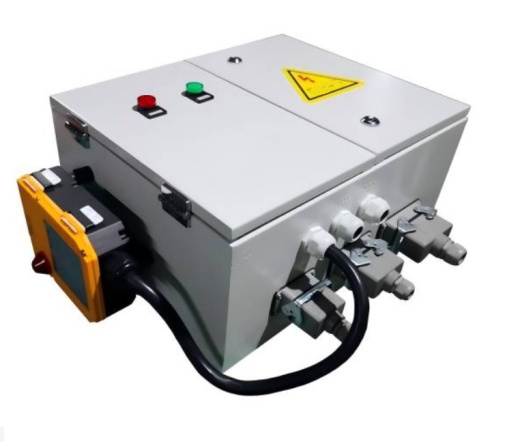

Шкаф управления лебедкой ШАУ-ЛБ (380В, IT) для горно-шахтного оборудования

Назначение и тяжелые условия эксплуатации

ШАУ-ЛБ — это специализированное надежное решение для управления электрическими лебёдками в шахтах, на нефтегазовых объектах и промышленных предприятиях. Шкаф разработан специально для сетей с изолированной нейтралью (IT 380В, 50 Гц). Оборудование обеспечивает безусловную защиту персонала и механизмов при пиковых нагрузках, а также при работе во взрывоопасных зонах.

Ключевые технические характеристики

Дополнительно для службы эксплуатации: возможна адаптация под требования конкретного объекта по резервированию, сигнализации аварий, интеграции в АСУ ТП и диспетчеризацию.

Сферы применения оборудования

• Горнодобывающая промышленность: Посадочные, маневровые и скреперные лебёдки в шахтах и рудниках (строгое соответствие работе в сети IT).
• Нефтегазовый сектор: Безопасное управление буровым оборудованием и вспомогательными механизмами.
• Тяжелая промышленность: Кран-балки, тельферы, рольганги в производственных цехах и на складах.
• Строительство и монтаж: Подъём строительных материалов, монтаж фасадов, синхронная работа с люльками.

Шкаф управления лебедкой ШАУ-ЛБ подходит как для новых проектов, так и для модернизации действующих систем управления.

Варианты исполнения: Как правильно выбрать шкаф?

Для точного подбора комплектующих и качественного изготовления шкафа управления лебедками ШАУ-ЛБ, инженерам нашего предприятия требуются следующие вводные данные:

1. Исполнение сети: IT или стандартная TN.
2. Параметры привода: Номинальная мощность (кВт) и рабочий ток двигателя.
3. Тип тормозной системы: Управляет ли шкаф тормозом напрямую.
4. Защита корпуса (IP): Влага, пыль, взрывоопасные газы.
5. Климатические условия: Антиконденсат/климат-исполнение для холода и улицы.
6. Тип управления: Кнопочный пост/выносной, радиопульт.
7. Интеграция в АСУ ТП: Сухие контакты, аварии, Modbus RTU/TCP и т.д.
8. Сложные задачи: Синхрон/раздельно 2 лебёдки — типовая или новая схема.

Совет главного инженера: Заполнение опросного листа или подробного ТЗ ускоряет расчёт и исключает ошибки в системах безопасности.

Что получает главный инженер по итогам подбора

• Технически обоснованную конфигурацию шкафа;
• Понятный состав поставки и спецификацию;
• Прозрачный расчет стоимости и сроков;
• Учтённые риски по эксплуатации и интеграции до запуска.

Структура условного обозначения (формирование артикула)

Шкаф управления лебедкой маркируется следующим образом: ШАУ-ЛБ-AA-BBbb-CC-DD-EE, где:

Базовый функционал (включен по умолчанию)

• Прямой пуск/останов/реверс электродвигателя;
• Полная гальваническая развязка цепей управления.

Типы поддерживаемых тормозных систем

• НЗТ: Пружинный зажим, размыкание при подаче энергии — «золотой стандарт» безопасности.
• НРТ: Зажим по усилию оператора (ручные/вспомогательные механизмы).
• ЭГТ: Надёжный тип для промышленных лебёдок высокой грузоподъёмности.

Опция: Дистанционный пульт (радиоуправление)

• Безопасная дистанция оператора — до 50+ м;
• Промышленный приёмник + защищённый пульт с E‑STOP.

Опция: Управление двумя лебёдками

• Синхронный подъём крупногабаритных/нестандартных грузов;
• Режимы: строгий синхрон / раздельное управление;
• Типовое применение: сцены, монтаж тяжёлого оборудования, судостроение.

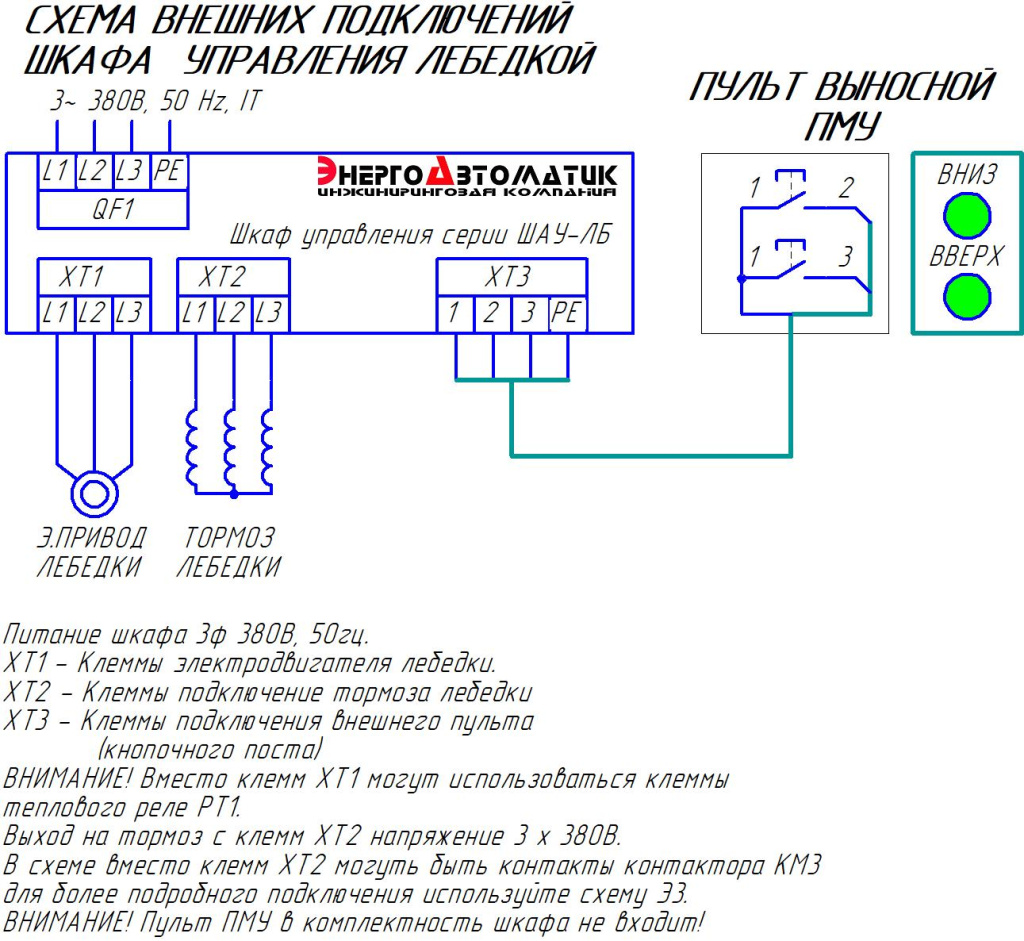

Схема внешних электрических подключений

Сигнальные лампы, кнопки на фасаде щита и клеммы внешнего поста управления имеют безопасное питание 24В переменного тока.
Шкаф имеет изолированную нейтраль.
Ввод в шкаф: L1, L2, L3, PE. Рабочий нулевой N не используется; потребителей L+N (220 В) нет.
Цепи управления ~24 В, 50 Гц от трансформатора 380/24 В (первичка L1–L2).

Важно: Сеть IT в шкафах для горнодобывающей отрасли — это обязательное требование промышленной безопасности, а не «инициатива» инженера.

Маркированные клеммные колодки для простого и безопасного монтажа на объекте:

Э3 (принципиальная) и Э4 (подключений) — в комплекте. Возможна разработка индивидуальных схем силами КБ.

Таблица типовых вариантов шкафов управления лебедками серии ШАУ-ЛБ

Возможны любые комбинации опций под заказ. Уточняйте наличие и сроки у инженеров.

Информация для главного инженера проекта (ГИП)

Полный комплект сопроводительной документации

• Однолинейная расчетная схема и принципиальная электрическая схема.
• Официальный паспорт на шкаф управления с отметкой ОТК.
• Декларации и Сертификаты соответствия ТР ТС.
• Руководство по эксплуатации и монтажу на русском языке.
• Спецификация примененных комплектующих.

Почему энергетики выбирают производство ИК ЭнергоАвтоматик?

• Безотказные схемы безопасности — физически исключают спуск груза без питания двигателя.
• Готовность к IT-сетям — для шахт/ГОКов/рудников.
• Надёжные комплектующие — бренды с устойчивостью к вибрации/пыли/пускам.
• Полный цикл — разработка, сборка, заводские испытания, помощь в пусконаладке.

Дополнительные преимущества для главного энергетика

• Снижение простоев и аварийности;
• Упрощение обслуживания за счёт понятной клеммировки и маркировки;
• Прогнозируемый ресурс узлов при цикле «пуск‑торможение‑реверс»;
• Модернизация без полной замены инфраструктуры.

Нормативная база (для приёмочных комиссий и надзорных органов)

Производство шкафа управления лебёдкой для шахт и опасных производств ведётся с соблюдением государственных требований.

1. Отраслевые правила безопасности

• ПБ 08‑37‑93: п. 9.1.3 запрещает электроустановки с глухозаземлённой нейтралью в подземных выработках.
• СНиП 12‑03‑2001: разд. 14.1.3 — в подземных выработках применять сети с изолированной нейтралью.

2. ПУЭ

• ПУЭ‑7, гл. 7.3:
  • п. 7.3.132 — при изолированной нейтрали обязателен автоматический контроль изоляции на сигнал;
  • п. 7.3.137 — допускает прокладку заземляющих проводников в общей оболочке.

3. ТР ТС 012/2011

• «О безопасности оборудования для работы во взрывоопасных средах»: обязательная сертификация Ex‑исполнений.

4. ПТЭЭП

• п. 109 — режим нейтрали оборудования должен соответствовать режиму нейтрали сети потребителя.

Для проектирования доступны схемы подключения (AutoCAD .dwg, КОМПАС‑3D) по официальному запросу на e‑mail с указанием обозначения шкафа.

Часто задаваемые вопросы (FAQ)

Как заказать и узнать цену?

Направьте запрос с параметрами двигателя (мощность, ток), типом сети и перечнем опций (например, радиоуправление).
Точная стоимость формируется после получения опросного листа или ТЗ.
Доставка: РФ, РБ, РК (ТК «Деловые Линии», ПЭК, КИТ, СДЭК, Ж/Д).

ООО ИК «ЭнергоАвтоматик» осуществляет профессиональную сборку взрывозащищенных шкафов управления лебедками и систем автоматизации любой сложности на базе современных ПЛК.

Контакты технического отдела и отдела продаж
