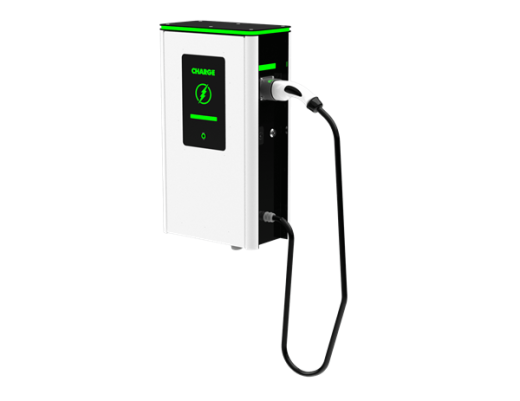

ШАУ Home 7 Pro — профессиональное решение для домашней зарядки электромобиля
ШАУ Home 7 Pro — это законченное инженерное решение «всё в одном»: антивандальный шкаф, внутри которого смонтировано зарядное устройство для электромобиля мощностью 7,4 кВт, а также вся необходимая электрическая аппаратура. Продукт разработан для частных домов, гаражей, коттеджных посёлков и индивидуальных парковочных мест. Благодаря готовой сборке и предустановленным компонентам, монтаж сводится к подключению питающего кабеля и заземления.
Ключевые особенности и области применения
- Оптимальная мощность для дома: 7,4 кВт (230 В, одна фаза) позволяют полностью зарядить типичный электромобиль (батарея 50–60 кВт·ч) за 7–9 часов — идеально для ночной зарядки или парковки на рабочей стоянке.
- Защита и учёт электроэнергии: В комплекте — автомат защиты, УЗО (30 мА) и электросчётчик. Это позволяет:
- изолировать зарядную линию от домашней сети;
- вести точный учёт электроэнергии, потребляемой именно электромобилем (удобно для расчётов, при аренде или в многоквартирных домах);
- обеспечить безопасность при токе утечки.
- Дополнительная розетка 230 В: Полезно для подключения пылесоса, обогревателя, освещения или других вспомогательных приборов рядом с местом парковки.
- Разъём Type 2 (Mennekes): Европейский стандарт для AC-зарядки. Может поставляться как с розеткой (требуется собственный кабель EVSE) или с закреплённым кабелем длиной 5–10 метров (на выбор). Type 2 поддерживает однофазную (до 7,4 кВт) и трёхфазную (до 22 кВт) зарядку, но в данной модели — однофазное исполнение.
Дополнительные возможности и кастомизация
ШАУ Home 7 Pro поставляется в базовой комплектации «Pro», но может быть адаптирован под специфические требования объекта:
- Степень защиты корпуса: IP54 (пылезащита и защита от дождя) или IP65 (полная защита от струй воды) — для размещения на улице без навеса.
- Обогрев + вентиляция — для предотвращения конденсата и работоспособности при отрицательных температурах.
- Замок на дверце (ключ или навесной) — защита от несанкционированного доступа.
- Счётчик с интерфейсом RS-485 (протокол Modbus RTU) — для интеграции в систему умного дома или коммерческого учёта.
- RFID-считыватель для авторизации зарядки — идеально для паркингов с гостевой зарядкой или арендных мест.
- GSM/LTE-модем для удалённого мониторинга и управления через облачный сервис.
Все опции согласовываются при заказе, что позволяет получить именно ту конфигурацию, которая соответствует вашему бюджету и задачам.
Полные технические характеристики
| Модель | ШАУ Home 7 Pro |
|---|---|
| Мощность зарядки (макс.) | 7,4 кВт (230 В, 32 А, одна фаза) |
| Напряжение питания | 230 В ±10%, 50 Гц |
| Тип зарядки | AC, переменный ток (Mode 3 по IEC 61851) |
| Разъём / кабель | Type 2 (розетка или кабель 5–10 м на выбор) |
| Защита | Автоматический выключатель (C32), УЗО тип A (30 мА), защита от перенапряжения III категория (по запросу) |
| Учёт электроэнергии | Электросчётчик прямого включения (5(60)А), класс точности 1.0. Опционально — с импульсным выходом или RS-485/Modbus |
| Дополнительная розетка | Schuko 230 В, 16 А, с отдельным автоматом и УЗО |
| Материал корпуса | Сталь с порошково-полимерным покрытием, цвет RAL 7035 (светло-серый) или любой по RAL |
| Степень защиты корпуса | IP54 (базовое исполнение) / IP65 (опция) |
| Климатическое исполнение | УХЛ3 (от -40 до +40 °C) с опцией обогрева |
| Способ установки | Настенный монтаж (стандартно) или на стойку/опору (опция) |
| Габариты (В×Ш×Г) | 600×500×210 мм (базовый) — могут меняться в зависимости от опций |
| Масса | ~18 кг (без кабеля) |
| Дополнительные опции | Обогрев, вентиляция, замок, счётчик RS-485, RFID, GSM/LTE, защита от перенапряжения (SPD), солнцезащитный козырёк |
* Внешний вид и точные габариты могут быть уточнены у менеджера при заказе, так как возможна незначительная адаптация под конкретные компоненты.
Почему ШАУ Home 7 Pro — лучший выбор для вашего электромобиля
- Экономия на проектировании и сборке: Не нужно нанимать электрика для подбора и монтажа отдельных узлов — всё уже смонтировано и проверено на заводе.
- Безопасность и соответствие нормативам: Устройство полностью соответствует ПУЭ, требованиям пожарной и электробезопасности. УЗО и автомат защищают от перегрузок и утечек тока.
- Антивандальность: Металлический шкаф с замком предотвращает несанкционированный доступ к зарядному устройству и счётчику.
- Гибкость: Возможность выбора длины кабеля, степени защиты и дополнительных функций позволяет адаптировать шкаф под любые погодные условия и сценарии использования.
- Компактность и аккуратный внешний вид: Все элементы спрятаны в едином корпусе, нет «паутины» из проводов на стене.
- Готовая инфраструктура для дома: Наличие розетки 230 В позволяет использовать шкаф не только для зарядки авто, но и как уличный распределительный пункт — например, запитать освещение дорожки или инструмент.
Особенно актуально для новостроек и загородных домов, где зарядная инфраструктура ещё не предусмотрена — ШАУ Home 7 Pro позволяет легально и безопасно организовать зарядку с минимальными затратами.
Рекомендации по монтажу и подключению
ШАУ Home 7 Pro спроектирован для простого ввода в эксплуатацию. Тем не менее, следует учесть несколько важных моментов:
- Вводная линия: Необходимо проложить отдельный кабель сечением не менее 6 мм² (медь) от главного распределительного щита до места установки шкафа. Длина линии — не более 30 метров (при большем расстоянии требуется расчёт по падению напряжения).
- Защита на вводе: Рекомендуется установить дополнительный автомат на 40 А и УЗО на 30 мА (тип A) в главном щите, чтобы обеспечить селективность. Тем не менее, встроенная защита внутри шкафа также работоспособна.
- Заземление: Обязательно наличие контура заземления с сопротивлением не более 4 Ом. Клемма заземления внутри шкафа должна быть подключена к нему проводом не менее 6 мм².
- Место установки: Шкаф рекомендуется монтировать на высоте 1,2–1,5 метра от уровня земли или пола, в зоне, защищённой от прямых механических ударов и снежных заносов. Для уличной установки без навеса обязательно заказывать исполнение IP65.
- Пусконаладка: Перед первым включением проверьте момент затяжки винтовых клемм, соответствие фазировки и надёжность подключения заземления. После подачи питания зарядное устройство должно войти в режим ожидания (Ready).
Компания «ЭнергоАвтоматик» также предоставляет услугу шеф-монтажа и дистанционной консультации по установке. Для промышленных объектов возможен выезд инженера.
Инструкции, сертификаты и типовые схемы
Часто задаваемые вопросы о ШАУ Home 7 Pro
Для каких объектов подходит ШАУ Home 7 Pro?
ШАУ Home 7 Pro подходит для частного дома, гаража, коттеджа, таунхауса и личного парковочного места. Шкаф рассчитан на установку зарядного устройства для одного электромобиля мощностью до 7,4 кВт.
Что входит в комплектацию ШАУ Home 7 Pro?
В комплектацию входит корпус шкафа, зарядное устройство для электромобиля 7,4 кВт, автомат защиты, УЗО или дифзащита, электросчётчик, дополнительная розетка 230 В, клеммы, кабельные вводы и элементы заземления.
Какие электромобили совместимы с ШАУ Home 7 Pro?
Устройство совместимо со всеми электромобилями и гибридами, поддерживающими зарядку переменным током (AC) через разъём Type 2. Это большинство моделей, представленных на российском рынке: Tesla (с адаптером или CCS2), Volkswagen ID, Renault Zoe, Nissan Leaf (через адаптер Type 2), Hyundai Kona, Kia Niro/EV6, BMW i3, а также китайские бренды (BYD, Zeekr, Li Auto и др.).
Можно ли установить ШАУ Home 7 Pro на улице без навеса?
Да, если заказать исполнение со степенью защиты IP65. Базовое исполнение IP54 защищает от дождя и пыли, но не от длительного воздействия прямых струй воды (например, мойки высокого давления). Для открытого размещения без какого-либо козырька мы рекомендуем IP65.
Сколько времени занимает зарядка электромобиля мощностью 7,4 кВт?
Время зарядки зависит от ёмкости батареи. Например, электромобиль с батареей 60 кВт·ч (стандартный кроссовер) зарядится от 0 до 100% примерно за 8–9 часов. Если вы заряжаетесь с остатком 20-30%, то ночной парковки (7-8 часов) достаточно для полного восстановления заряда. Для гибридов с батареей 15-20 кВт·ч — 2-3 часа.
Требуется ли обслуживание устройства?
Особого обслуживания не требуется. Рекомендуется раз в год проверять затяжку клемм, чистоту вентиляционных отверстий (при их наличии) и работоспособность УЗО кнопкой «Тест». При эксплуатации на улице — удалять грязь и насекомых из внутреннего пространства (при открытии шкафа).
