ШУН1Д-0.25L1-IP54 — надежный шкаф управления для одного дренажного насоса мощностью 0.25 кВт. Работает от поплавковых датчиков уровня, либо кондуктометрических (указать в заказе), все виды датчиков в наличии, комплектуется по вашему запросу. Любые конфигурации и алгоритмы работы по вашему техническому заданию.
Применение: дренажные приямки, ливневые коллекторы, подвальные помещения, КНС, накопительные емкости. Совместим с любыми насосами (Wilo, Grundfos, Ebara, ГНОМ, Иртыш и др.).
Гарантия 24 месяца. Срок службы до 10 лет. Доставка по всей России до объекта или терминала любой ТК.
- Готовый шкаф управления точно под двигатель 0.25 кВт.
- Доставку по РФ в надежной упаковке: доставляем по всей России удобной для вас ТК.
- Паспорт и понятную схему электрических подключений.
- Любой датчик уровня: в наличии все виды датчиков.
- Техподдержку инженеров на этапах монтажа и пусконаладки.
Решения для водоотведения, водоснабжения, КНС, систем отопления и пожаротушения.
Нужно быстро понять, подойдет ли шкаф под ваш объект?
Сообщите нам мощность насоса (0.25 кВт), напряжение (220В или 380В), нужны ли датчики в комплекте и задачу (откачка или наполнение) — мы подтвердим конфигурацию, подберем нужные опции и подготовим коммерческое предложение.
Технические характеристики ШУН1Д-0.25-IP54
| Модель | ШУН1Д-0.25-IP54 |
| Назначение | Управление 1 дренажным насосом по уровню, защита, сигнализация |
| Мощность электродвигателя | 0.25 кВт |
| Базовое напряжение питания | 3×380 В, 50 Гц (доступно исполнение 1×220 В по запросу) |
| Способ пуска | Прямой пуск |
| Режимы работы | Автоматический / Ручной / Стоп (запрет пуска) |
| Базовые алгоритмы | Водоотведение (откачка) / Наполнение |
| Типы датчиков уровня | Поплавковые выключатели, кондуктометрические электроды |
| Степень защиты корпуса | IP54 (защита от пыли и брызг воды со всех сторон) |
| Климатическое исполнение | Для помещений (УХЛ4). Возможна уличная опция с обогревом (IP65) |
| Индикация на двери | Сеть, Работа насоса, Авария, Ручной/Авто режим |
| Внешние сигналы (база) | Сухой контакт «Авария насоса», «Переполнение» |
| Срок службы / Гарантия | До 10 лет / 24 месяца |

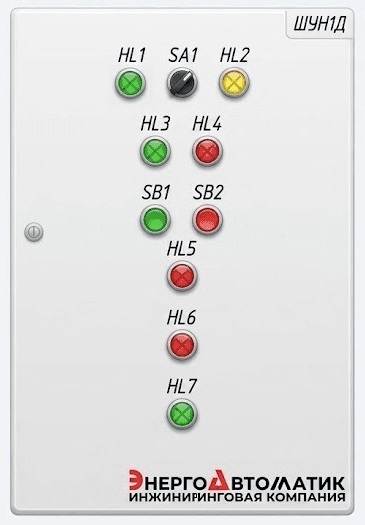

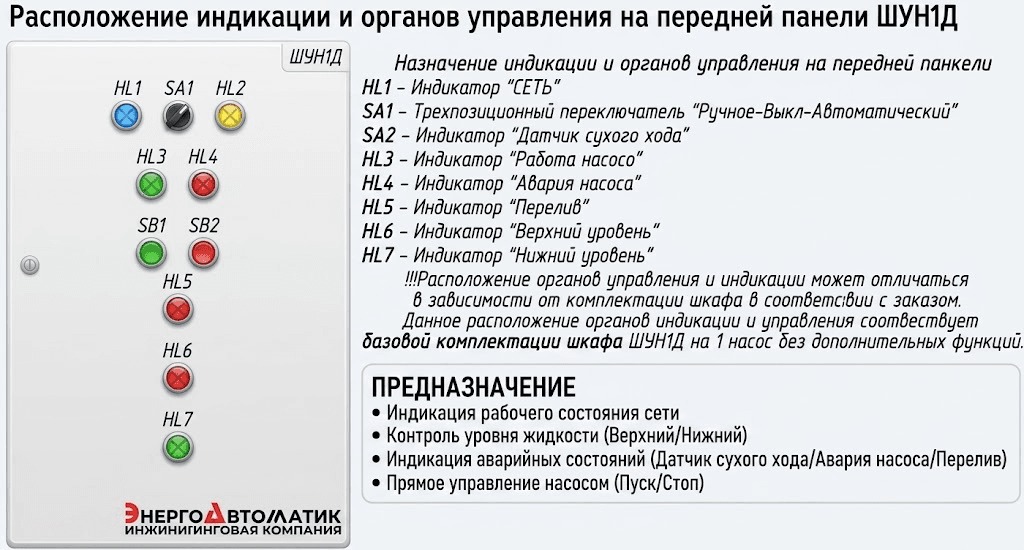

Передняя панель ШУН1Д в базовой комплектации
В базовом исполнении шкаф ШУН1Д для 1 насоса оснащается стандартным набором органов управления и световой индикации, необходимым для повседневной эксплуатации, местного пуска, контроля состояния насоса и отслеживания аварийных режимов.
- HL1 — «СЕТЬ»: индикатор наличия питания на шкафе.
- SA1 — «Ручное / Выкл / Автоматический»: трехпозиционный переключатель выбора режима работы.
- HL2 — «Датчик сухого хода»: индикация срабатывания защиты по сухому ходу.
- HL3 — «Работа насоса»: показывает, что насос включен и работает.
- HL4 — «Авария насоса»: сигнализирует о неисправности или срабатывании защиты насоса.
- SB1 — «Пуск»: кнопка местного запуска насоса в ручном режиме.
- SB2 — «Стоп»: кнопка местной остановки насоса.
- HL5 — «Перелив»: индикация аварийного верхнего уровня.
- HL6 — «Верхний уровень»: индикация достижения верхнего рабочего уровня.
- HL7 — «Нижний уровень»: индикация нижнего уровня / уровня останова.
Примечание: Расположение органов управления и световой индикации может отличаться в зависимости от мощности шкафа, типа датчиков и выбранных опций. Данная компоновка соответствует базовой комплектации ШУН1Д на 1 насос без дополнительных функций.

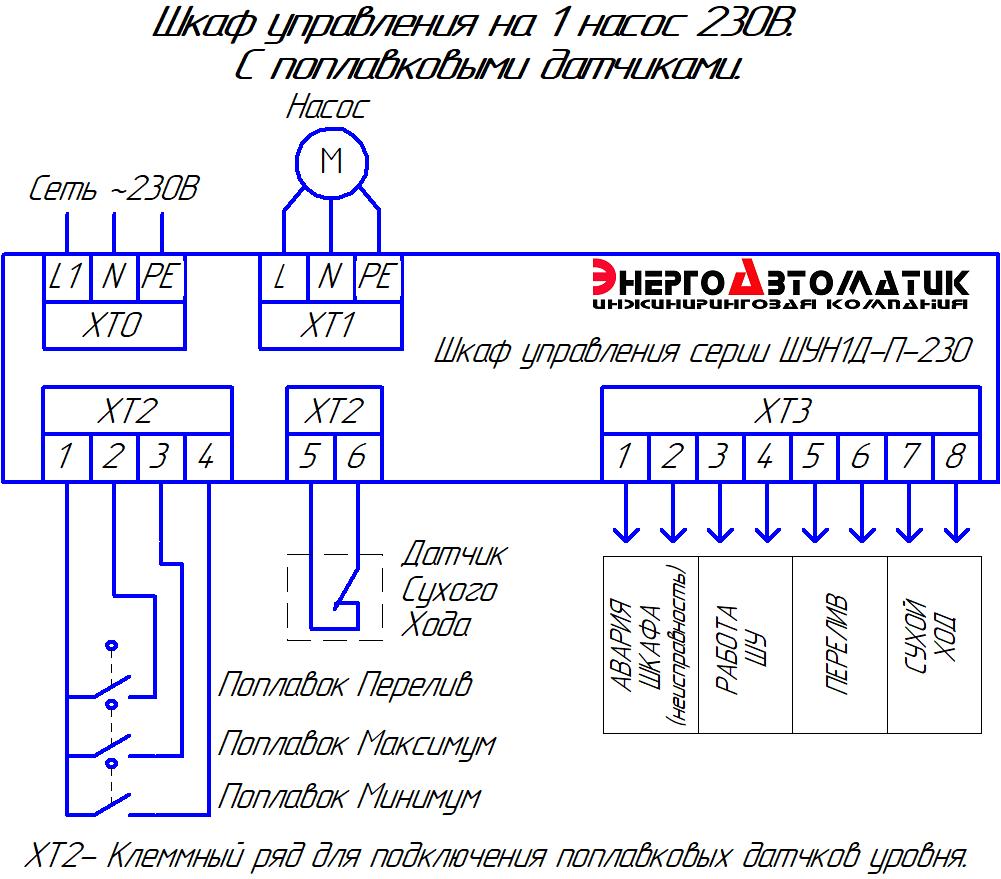

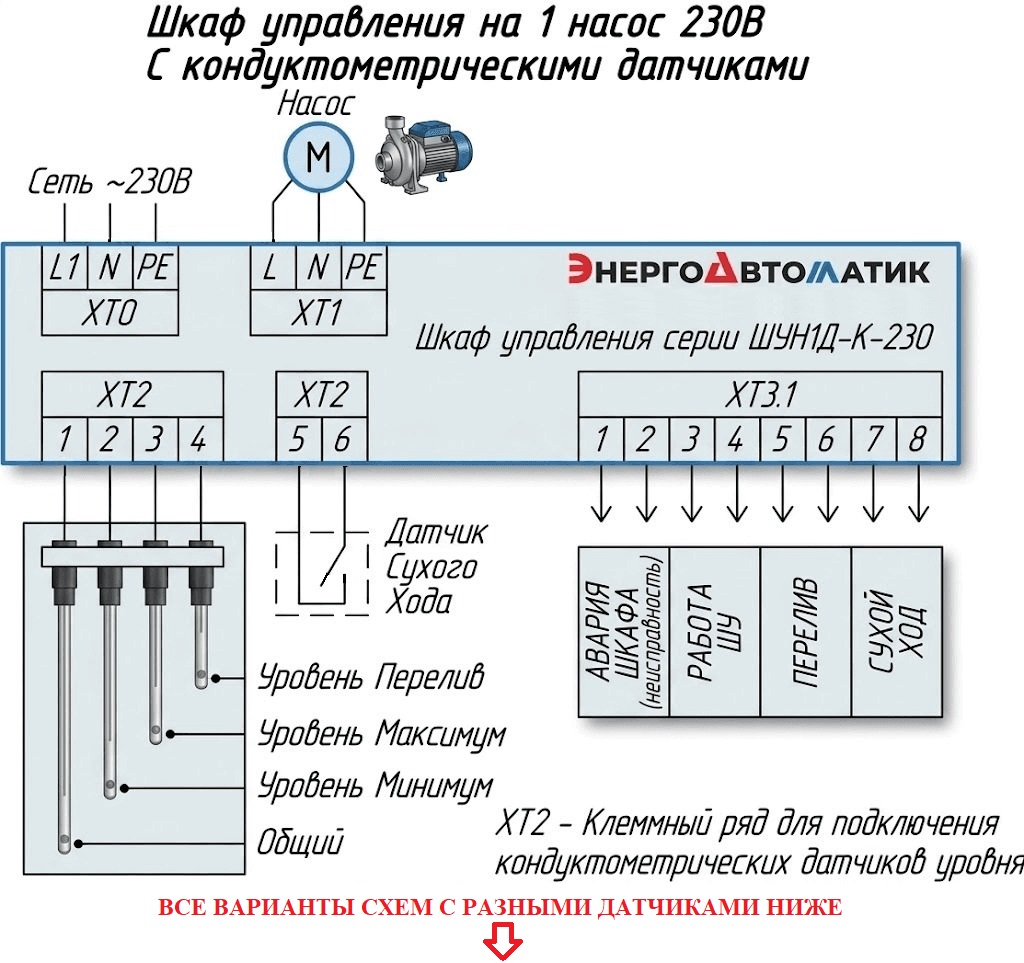

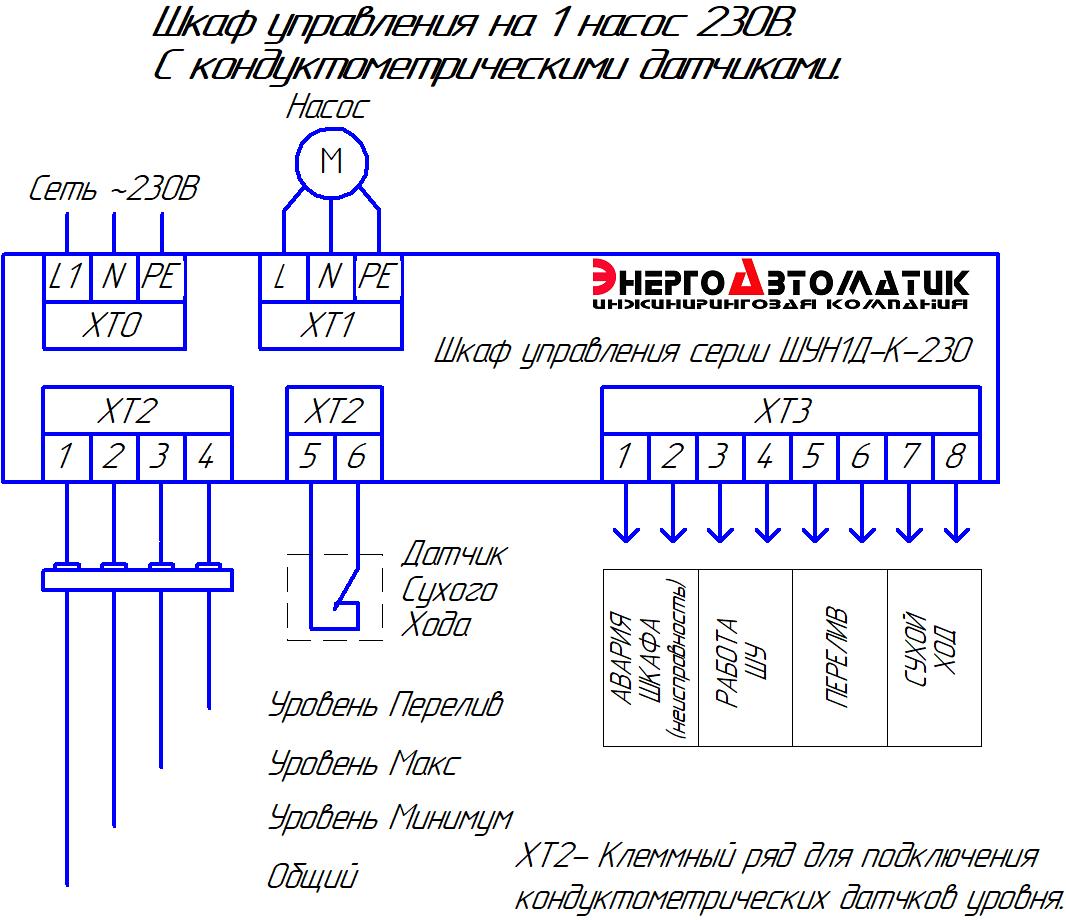

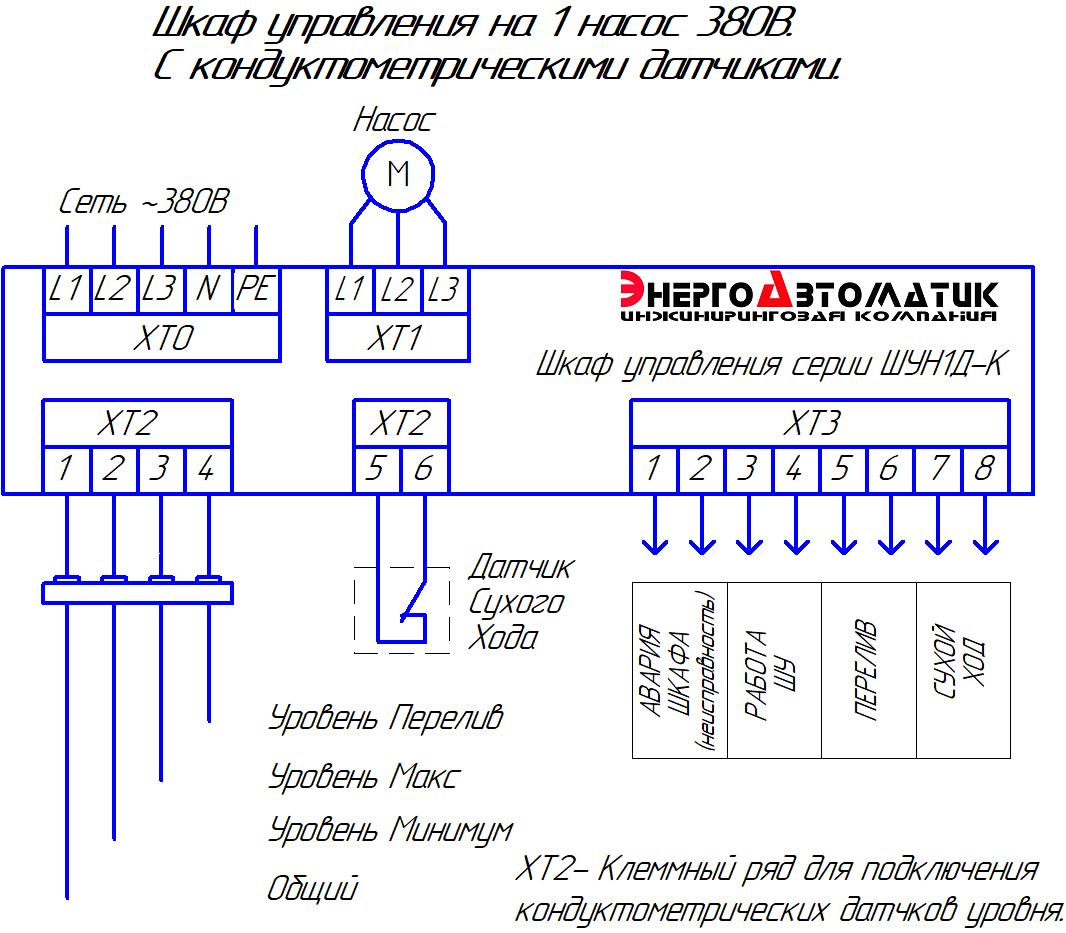

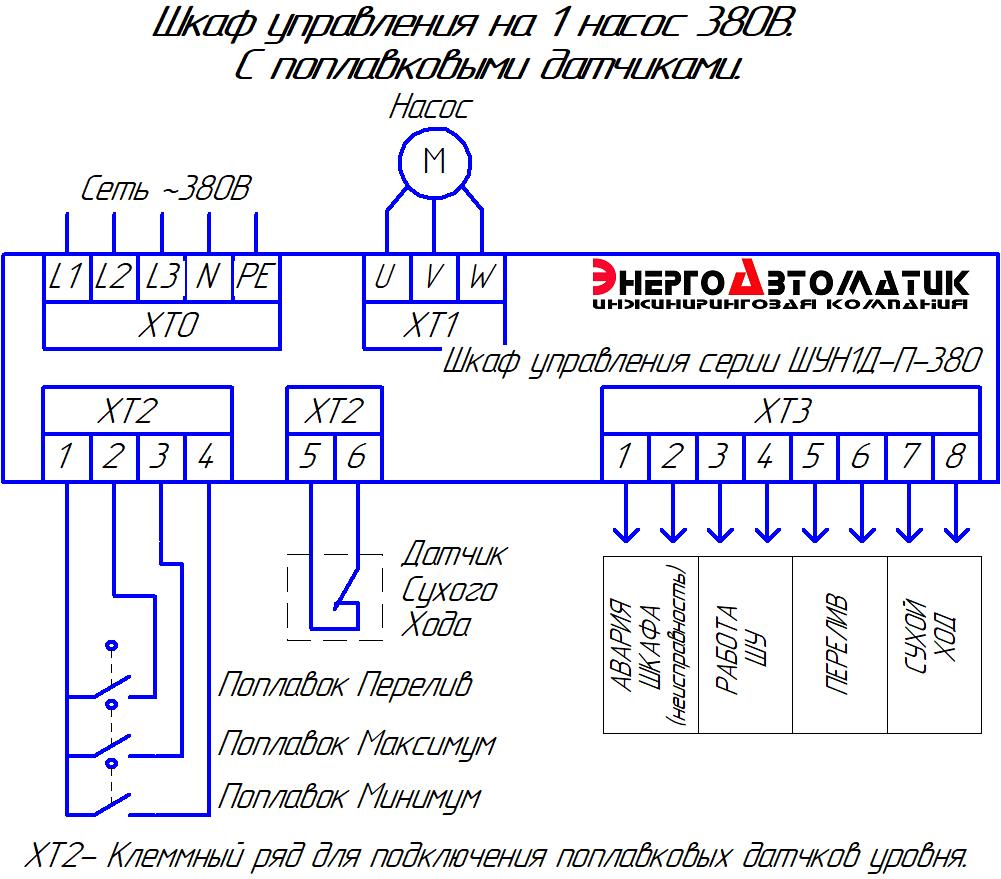

Типовые схемы подключения и клеммные ряды
Для шкафов управления ШУН1Д доступны четыре базовые конфигурации подключения: для однофазного насоса 230 В или трехфазного насоса 380 В, а также для работы с поплавковыми или кондуктометрическими датчиками уровня. Ниже приведены типовые схемы с составом клеммных рядов и назначением основных сигналов.
Примечание:
Во всех четырех базовых вариантах клеммный ряд XT3 используется для передачи внешних дискретных сигналов: «Авария шкафа», «Работа ШУ», «Перелив» и «Сухой ход». Это позволяет подключать шкаф к диспетчеризации, внешней сигнализации или системе автоматизации объекта.
Режимы и алгоритмы работы
Шкаф ШУН1Д поддерживает три основных режима управления, выбор которых осуществляется переключателем на лицевой панели.
Основные режимы управления
- Автоматический режим («АВТО»): шкаф самостоятельно включает и отключает насос по сигналам от поплавков или электродов. Это основной эксплуатационный режим.
- Ручной режим («РУЧН»): управление осуществляется оператором с лицевой панели (кнопки «Пуск» / «Стоп»). Используется для пусконаладки, проверки направления вращения или при выходе из строя автоматики. Все защитные функции (по току, напряжению) сохраняются.
- Режим «СТОП» (Запрет пуска): насос принудительно обесточен. Режим необходим для безопасного проведения сервисных и ремонтных работ в приямке.

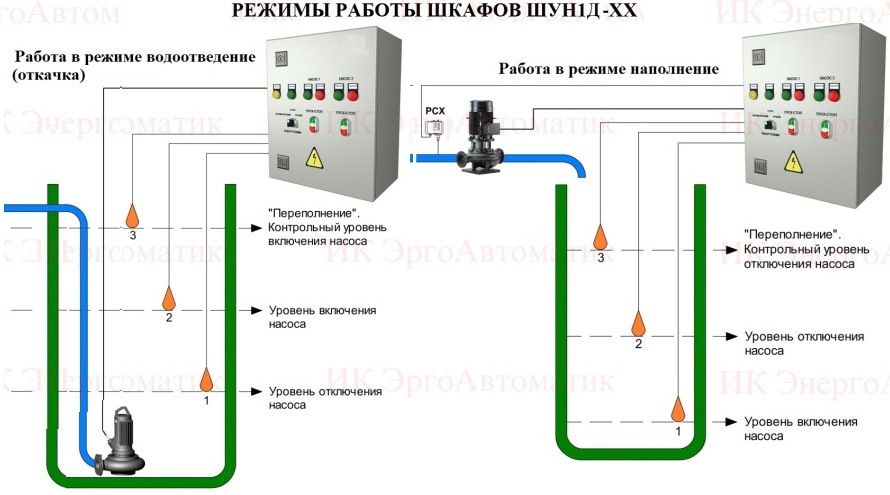

Алгоритмы работы по уровням (на примере поплавков)
Шкаф поддерживает две базовые логики, которые настраиваются при монтаже:
| Состояние датчиков | Логика «Водоотведение» (Откачка из приямка) | Логика «Наполнение» (Закачка в бак) |
|---|---|---|
| Сработал Нижний датчик | Останов насоса (защита от сухого хода) | Пуск насоса (бак пуст) |
| Сработал Средний/Верхний датчик | Пуск насоса (приямок полон) | Останов насоса (бак полон) |
| Сработал Аварийный датчик | Тревога: Переполнение приямка (насос не справляется) | Тревога: Перелив бака (принудительный стоп) |
Система защит: что контролирует шкаф
Защитные функции — главный критерий выбора шкафа. ШУН1Д-0.25-IP54 предотвращает выход насоса из строя при нештатных ситуациях.
- От короткого замыкания: мгновенное отключение автоматическим выключателем.
- От перегрузки по току: тепловое реле отключит насос при заклинивании крыльчатки или заиливании.
- От сухого хода: блокировка работы при опускании нижнего поплавка (отсутствие воды).
- От перегрева: подключение встроенного в насос термоконтакта (NC).
- Контроль питающей сети: реле контроля фаз (защита от перекоса, обрыва, скачков напряжения).
- Контроль минимального тока (cos φ): аппаратная защита от сухого хода без поплавков.
- Ограничение числа пусков: защита двигателя от слишком частых включений.
- Моточасы: сигнал о техническом обслуживании насосов.
Датчики, сигналы и диспетчеризация
Шкаф обладает гальванически развязанными цепями управления (безопасное напряжение на датчиках 24В) и легко интегрируется в системы диспетчеризации.
| Тип интерфейса / Сигнала | Что можно подключить / передать | Статус |
|---|---|---|
| Входы для датчиков | Поплавковые выключатели, кондуктометрические зонды, реле сухого хода | Базово |
| Аналоговый вход 4-20 мА | Гидростатические датчики уровня, датчики давления | Опция |
| Сухие контакты (Выходы) | Сигналы: «Авария насоса», «Переполнение», «Насос в работе», «Сеть в норме» | Базово / Опция |
| Выход на сирену | Подключение внешней светозвуковой сигнализации (маяка) 12В/24В/220В | Опция |
| Интерфейс RS-485 | Передача параметров (токи, состояния, ошибки) по протоколу Modbus RTU в SCADA | Опция |
| GSM / SMS модуль | Отправка СМС диспетчеру: "Авария питания", "Переполнение", "Сухой ход" | Опция |
Дополнительные опции и расширения
Шкаф ШУН1Д-0.25-IP54 может быть модернизирован под специфические требования вашего объекта. Наиболее востребованные опции:
- Счетчик моточасов: необходим для планирования технического обслуживания насоса по фактической наработке.
- Функция «Антизаклинивание»: кратковременный тестовый пуск насоса (например, на 5 секунд каждые 24 часа) при длительном простое для предотвращения заиливания рабочего колеса.
- Климатический пакет (Уличное исполнение): двойной корпус, IP65, антивандальное исполнение, встроенный термостат и нагревательный элемент (ТЭН) для работы при температурах до -40°C.
- Амперметр и Вольтметр: цифровые или стрелочные приборы на дверце шкафа для визуального контроля.
- АВР (Автоматический ввод резерва): подключение шкафа к двум независимым вводам электроснабжения.
- Журнал аварий: установка контроллера с памятью для фиксации последних нештатных ситуаций (ускоряет диагностику).
Почему ШУН1Д — это сильное решение для всех участников проекта
Мы разработали серию ШУН1Д так, чтобы она закрывала боли и задачи каждого специалиста, работающего с объектом.
- Надежность: понятная релейная логика, предсказуемое поведение при авариях.
- Гарантия 24 месяца: решаем вопросы и после гарантии.
- Удобство монтажа: помогаем подключить и наладить оборудование. Всегда на связи.
- Информативность: четкая индикация состояний и возможность SMS-оповещения об авариях.
- Готовые решения: не нужно изобретать схему, есть готовые паспорта и DWG чертежи.
- Гибкость: легко заложить в проект сухие контакты, Modbus RTU — типовые решения.
- Соответствие нормам: оборудование сертифицировано (ТР ТС), схемы соответствуют ПУЭ.
- Безопасность и универсальность: меняем логику в процессе наладки, шансы ошибки близки к нулю.
- Точное соответствие ТЗ: собираем шкаф строго под заявленные характеристики (0.25 кВт, IP54).
- Быстрая сборка и доставка: производим шкафы каждый день и отправляем по всей России.
- Безопасно: шкафы на базе контроллера со сменой алгоритмов работы — вариант ошибки в логике минимален.
- Гарантия: 24 месяца от надежного производителя.
Проектировщику: Документы и схемы
Для правильного заложения шкафа в проект и быстрого прохождения экспертизы мы предоставляем полный пакет документации.
Посмотрите, как выглядят реально изготовленные шкафы управления серии ШУН1Д: живые фото без нейронок, только наши фото.
Сложные шкафы управления дренажными и канализационными насосами по техническому заданию
Мы не ограничиваемся только типовыми шкафами на 1 или 2 насоса. Компания собирает сложные системы управления дренажными, канализационными и перекачивающими насосами по техническому заданию заказчика — с индивидуальной логикой работы, несколькими резервуарами, дополнительной арматурой, удаленной сигнализацией и передачей данных в систему диспетчеризации.

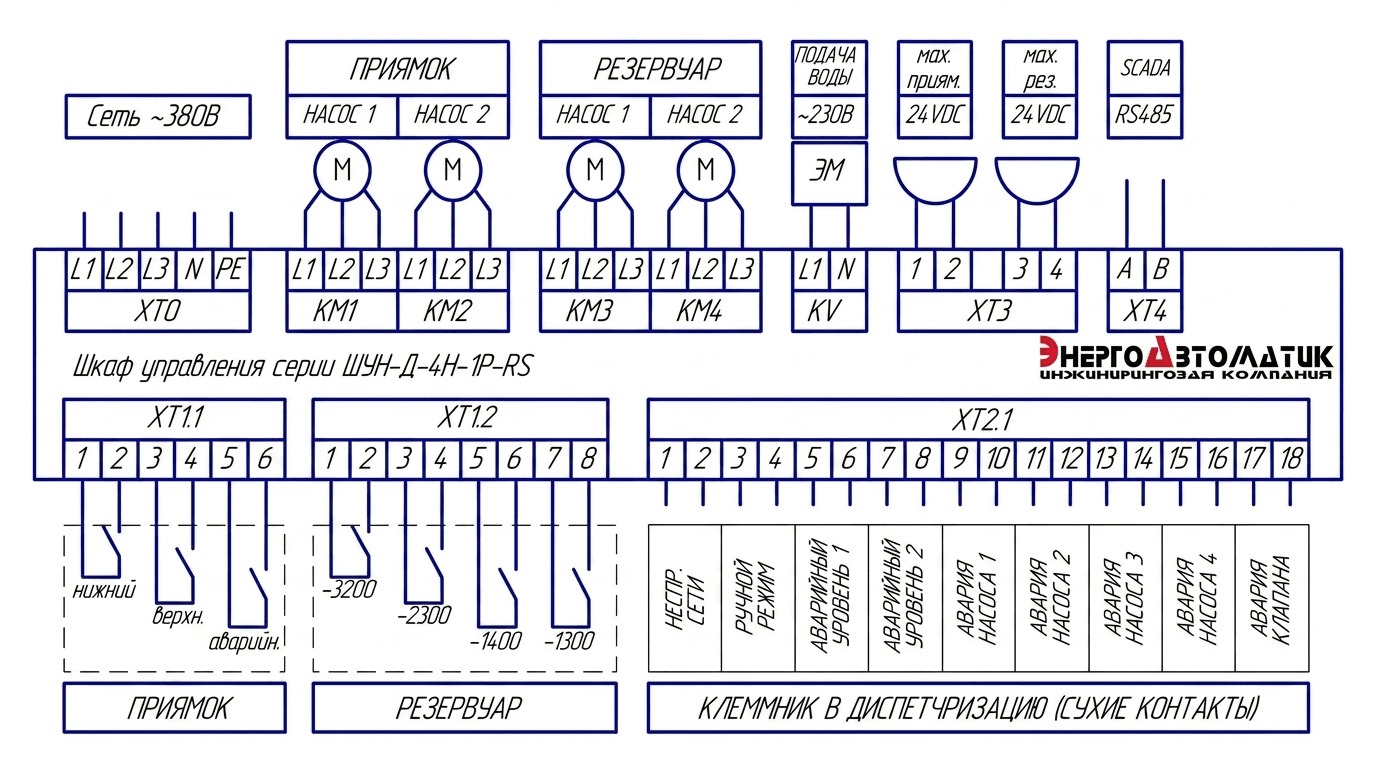

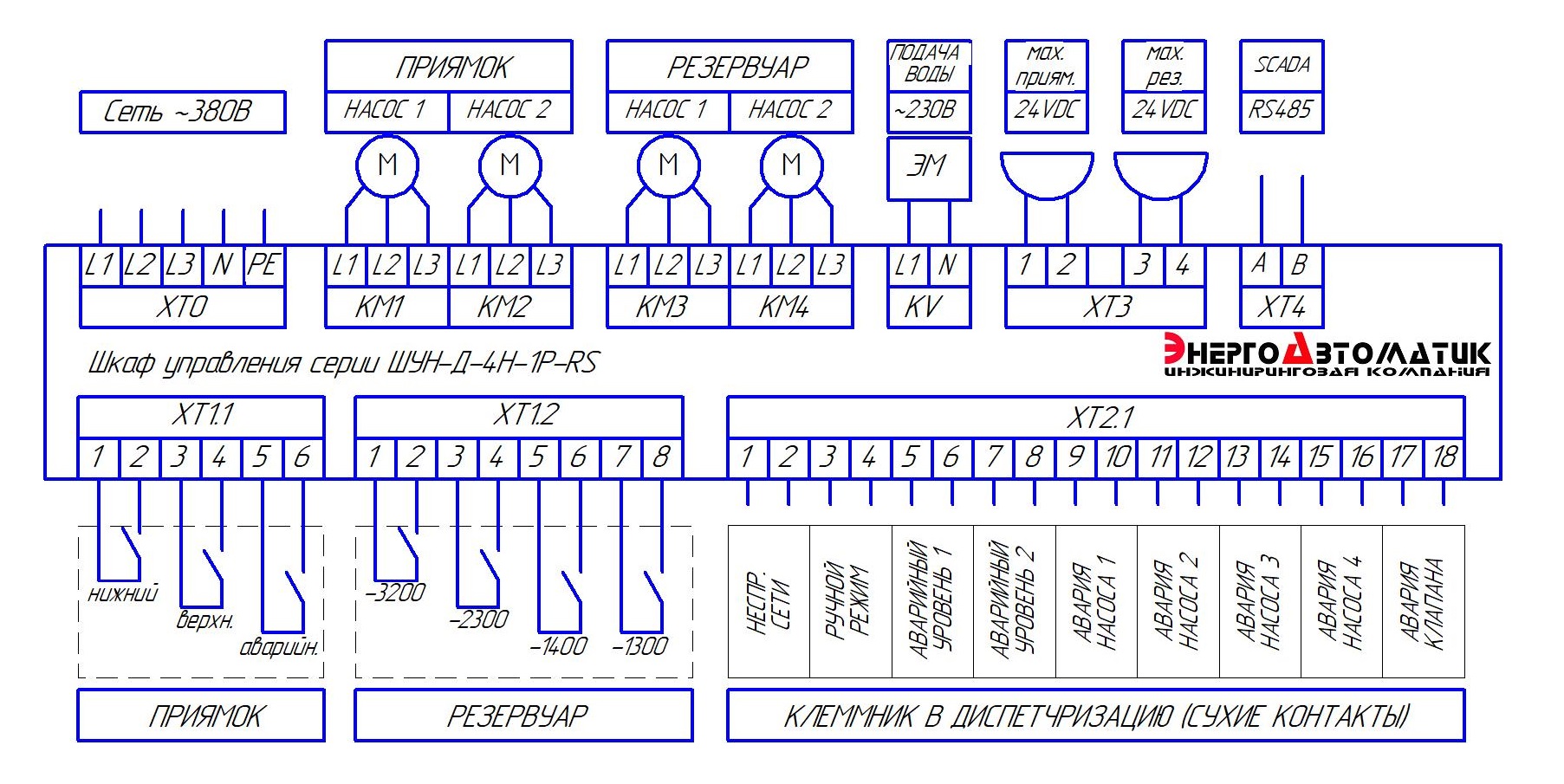

На примере показан шкаф управления серий ШУН для системы откачки и перекачки воды между двумя емкостями — приямком и резервуаром. В системе используется 4 насоса 380 В: два насоса работают по приямку, еще два — по резервуару. Алгоритм реализует перекачку из одной емкости в другую с учетом сигналов от датчиков уровня и с подмешиванием чистой воды через электромагнитный клапан.
- Питание шкафа: сеть 3×380 В.
- Выходы на насосы: 4 независимых выхода 380 В на насосы.
- Дополнительный исполнительный механизм: управление электромагнитным клапаном подпитки чистой водой.
- Две группы клемм датчиков уровня: отдельные клеммники для приямка и для резервуара.
- Интерфейс связи: передача данных в SCADA по RS-485.
- Внешняя сигнализация: выдача сигналов на внешние звуковые или светозвуковые оповещатели через клеммник XT3.
- Диспетчеризация: отдельный клеммник с сухими контактами для передачи состояний и аварий во внешнюю систему.
- Контроль уровня в двух емкостях: приямок и резервуар контролируются отдельными группами датчиков уровня.
- Алгоритм откачки и межемкостной перекачки: система автоматически определяет, когда нужно откачивать воду из приямка и когда выполнять перекачку в резервуар.
- Подмешивание чистой воды: при заданных условиях шкаф управляет электромагнитным клапаном подпитки.
- Сигнализация аварийных уровней: формирование внешнего оповещения по критическим уровням в приямке и резервуаре.
- Передача сигналов на диспетчеризацию: сухие контакты и интерфейс RS-485 позволяют интегрировать шкаф в SCADA, АСУ ТП или локальный диспетчерский пункт.
- Индивидуальная логика по проекту: очередность работы насосов, условия подпитки, аварийные блокировки, состав сигналов и алгоритмы можно реализовать в точном соответствии с ТЗ заказчика.
| Клеммная группа | Назначение |
|---|---|
| XT0 | Ввод питания шкафа от сети 380 В |
| KM1–KM4 | Четыре выхода на насосы 380 В: два насоса приямка и два насоса резервуара |
| KV | Подключение электромагнитного клапана подпитки чистой водой |
| XT1.1 | Датчики уровня приямка |
| XT1.2 | Датчики уровня резервуара |
| XT3 | Подключение внешней звуковой / светозвуковой сигнализации по аварийным уровням |
| XT4 | Интерфейс RS-485 для связи со SCADA |
| XT2.1 | Клеммник диспетчеризации с сухими контактами: режимы, аварийные уровни, аварии насосов, авария клапана и другие сигналы |
Изготавливаем шкафы по вашему алгоритму, а не только по типовой схеме.
Если на объекте несколько насосов, несколько емкостей, требуется перекачка между резервуарами, подпитка, клапаны, внешняя сигнализация, SCADA, нестандартные уровни или особые блокировки — мы разработаем и соберем шкаф управления по вашему техническому заданию.
Модельный ряд шкафов ШУН1Д (IP54) по мощностям
Линейка шкафов для 1 дренажного насоса охватывает мощности от 0.1 до 132 кВт. Ниже приведены типовые позиции серии с ориентировочными автоматическими выключателями, рекомендуемым сечением питающего кабеля и примерными габаритами корпуса.
Примечание:
Значения по автоматическим выключателям, сечению кабеля и размерам приведены ориентировочно для быстрого подбора. Окончательная комплектация шкафа определяется по фактическому току двигателя, длине линии, способу прокладки кабеля, составу опций и условиям эксплуатации.
| Модель шкафа | Кол-во насосов | Мощность, кВт | Авт. выключатель | Сечение кабелей | Размеры, мм |
|---|---|---|---|---|---|
| ШУН1Д-0.1-IP54 | 1 | 0.1 | D2 | 4×1.5 мм² Cu | 300×400×200 |
| ШУН1Д-0.12-IP54 | 1 | 0.12 | D2 | 4×1.5 мм² Cu | 300×400×200 |
| ШУН1Д-0.18-IP54 | 1 | 0.18 | D2 | 4×1.5 мм² Cu | 300×400×200 |
| ШУН1Д-0.25-IP54 | 1 | 0.25 | D4 | 4×1.5 мм² Cu | 300×400×200 |
| ШУН1Д-0.37-IP54 | 1 | 0.37 | D4 | 4×1.5 мм² Cu | 400×500×220 |
| ШУН1Д-0.55-IP54 | 1 | 0.55 | D6 | 4×1.5 мм² Cu | 400×500×220 |
| ШУН1Д-0.75-IP54 | 1 | 0.75 | D6 | 4×1.5 мм² Cu | 400×500×220 |
| ШУН1Д-1.1-IP54 | 1 | 1.1 | D10 | 4×1.5 мм² Cu | 400×500×220 |
| ШУН1Д-1.5-IP54 | 1 | 1.5 | D10 | 4×2.5 мм² Cu | 500×600×250 |
| ШУН1Д-2.2-IP54 | 1 | 2.2 | D16 | 4×2.5 мм² Cu | 500×600×250 |
| ШУН1Д-3-IP54 | 1 | 3.0 | D16 | 4×4 мм² Cu | 500×600×250 |
| ШУН1Д-4-IP54 | 1 | 4.0 | D20 | 4×4 мм² Cu | 600×800×250 |
| ШУН1Д-5.5-IP54 | 1 | 5.5 | D16 | 4×6 мм² Cu | 600×800×250 |
| ШУН1Д-7.5-IP54 | 1 | 7.5 | D20 | 4×6 мм² Cu | 600×800×300 |
| ШУН1Д-11-IP54 | 1 | 11.0 | D32 | 4×10 мм² Cu | 600×800×300 |
| ШУН1Д-15-IP54 | 1 | 15.0 | D40 | 4×10 мм² Cu | 800×1000×300 |
| ШУН1Д-18.5-IP54 | 1 | 18.5 | D50 | 4×16 мм² Cu | 800×1000×300 |
| ШУН1Д-22-IP54 | 1 | 22.0 | D63 | 4×16 мм² Cu | 800×1200×300 |
| ШУН1Д-30-IP54 | 1 | 30.0 | D80 | 4×25 мм² Cu | 1000×1200×300 |
| ШУН1Д-37-IP54 | 1 | 37.0 | D100 | 4×35 мм² Cu | 1000×1400×350 |
| ШУН1Д-45-IP54 | 1 | 45.0 | 125А | 4×50 мм² Cu | 1200×1600×350 |
| ШУН1Д-55-IP54 | 1 | 55.0 | 160А | 4×70 мм² Cu | 1200×1600×400 |
| ШУН1Д-75-IP54 | 1 | 75.0 | 200А | 4×95 мм² Cu | 1400×1800×500 |
| ШУН1Д-90-IP54 | 1 | 90.0 | 250А | 4×120 мм² Cu | 1600×1800×500 |
| ШУН1Д-110-IP54 | 1 | 110.0 | 250А | 4×150 мм² Cu | 1800×2000×600 |
| ШУН1Д-132-IP54 | 1 | 132.0 | 315А | 4×185 мм² Cu | 2000×2200×600 |
Что подготовить для заказа
Чем подробнее исходные данные, тем быстрее мы подготовим корректное коммерческое предложение. Сообщите нам:
| Параметр | Варианты / Пример |
|---|---|
| Мощность и ток | 0.25 кВт (обязательно уточните номинальный рабочий ток в Амперах) |
| Напряжение питания | 380 В (3 фазы) или 220 В (1 фаза) |
| Технологическая задача | Откачка дренажа / Наполнение резервуара |
| Тип и количество датчиков | Поплавки (2, 3 или 4 шт.) / Электроды / Аналоговый 4-20 мА |
| Среда установки | В помещении (IP54) / На улице (IP65 + обогрев) |
| Диспетчеризация и опции | Нужны ли сухие контакты, Modbus, SMS, счетчик моточасов, реле фаз |
Справочная таблица по серии ШУН1Д с основными конкурентами рынка. Ниже приведены полные артикула без сокращений по близким типовым решениям.
Важно:
Для текущей карточки ШУН1Д-0.25-IP54 в предоставленных данных не указаны прямые серийные аналоги у конкурентов. Поэтому ниже размещена справочная таблица по ближайшим типовым мощностям линейки ШУН1Д. Для точного подбора аналога под объект нужно учитывать не только мощность, но и питание, алгоритм работы, тип датчиков, защиты и исполнение корпуса.
| Модель ШУН1Д | Грантор | Форинд | ТДС-ПРИБОР | Alta Group | АСУ-Технология | Доступная Автоматика |
|---|---|---|---|---|---|---|
| ШУН1Д-0.55 0.55 кВт |
АЭП40-002-54КП-11У Грантор АЭП40-002-54-11У (EA08A139459) Грантор |
ШУ-КНС-2х1А-П (РНЛС.422410.700-05) Форинд | ШУН2Д-1 (ТДС.0302.000-01) ТДС-ПРИБОР | AC.KNS-380-011 Alta Group | 2КРН — 0.75 АСУ-Технология | — |
| ШУН1Д-0.75 0.75 кВт |
АЭП40-003-54КП-11У Грантор АЭП40-003-54-11У (EA08A129076) Грантор |
ШУ-КНС-2х1А-П (РНЛС.422410.700-05) Форинд или ШУ-КНС-2х2А-П (РНЛС.422410.700-07) Форинд |
ШУН2Д-1 (ТДС.0302.000-01) ТДС-ПРИБОР или ШУН2Д-2 (ТДС.0302.000-02) ТДС-ПРИБОР |
AC.KNS-220-09 Alta Group или AC.KNS-380-011 Alta Group |
2КРН — 0.75 АСУ-Технология | — |
| ШУН1Д-1.1 1.1 кВт |
АЭП40-004-54КП-11У Грантор АЭП40-004-54-11У (EA08A107029) Грантор |
ШУ-КНС-2х2А-П (РНЛС.422410.700-07) Форинд | ШУН2Д-2 (ТДС.0302.000-02) ТДС-ПРИБОР или ШУН2Д-4 (ТДС.0302.000-03) ТДС-ПРИБОР |
AC.KNS-380-016 Alta Group или AC.KNS-380-011 Alta Group |
2КРН — 1.1 АСУ-Технология | — |
| ШУН1Д-1.5 1.5 кВт |
АЭП40-004-54КП-11У Грантор | ШУ-КНС-2х2А-П (РНЛС.422410.700-07) Форинд или ШУ-КНС-2х4А-П (РНЛС.422410.700-08) Форинд |
ШУН2Д-2 (ТДС.0302.000-02) ТДС-ПРИБОР или ШУН2Д-4 (ТДС.0302.000-03) ТДС-ПРИБОР |
AC.KNS-380-016 Alta Group или AC.KNS-380-022 Alta Group |
2КРН — 1.5 АСУ-Технология | ШУН-1-ЧП-1.5 Шкаф управления насосами с ЧРП 1 насос 1.5кВт 3.7A |
| ШУН1Д-2.2 2.2 кВт |
АЭП40-006-54КП-11У Грантор АЭП40-006-54-11У (EA08A116656) Грантор |
ШУ-КНС-2х4А-П (РНЛС.422410.700-08) Форинд | ШУН2Д-4 (ТДС.0302.000-03) ТДС-ПРИБОР или ШУН2Д-6 (ТДС.0302.000-04) ТДС-ПРИБОР |
AC.KNS-380-022 Alta Group или AC.KNS-380-041 Alta Group |
2КРН — 2.2 АСУ-Технология | ШУН-1-ЧП-2.2 Шкаф управления насосами с ЧРП 1 насос 2.2кВт 5.1A |
| ШУН1Д-4 4.0 кВт |
АЭП40-010-54КП-11У Грантор АЭП40-010-54-11У (EA08A125373) Грантор |
ШУ-КНС-2х6А-П (РНЛС.422410.700-09) Форинд | ШУН2Д-8 ТДС-ПРИБОР | AC.KNS-380-041 Alta Group или AC.KNS-380-058 Alta Group |
2КРН — 4.0 АСУ-Технология | ШУН-1-ЧП-4 Шкаф управления насосами с ЧРП 1 насос 4кВт 8.5A |
| ШУН1Д-7.5 7.5 кВт |
АЭП40-020-54КП-11У Грантор | ШУ-КНС-2х16А-П (РНЛС.422410.700-12) Форинд | ШУН2Д-16 (ТДС.0302.000-06) ТДС-ПРИБОР | AC.KNS-380-094 Alta Group | 2КРН — 7.5 АСУ-Технология | ШУН-1-ЧП-7.5 Шкаф управления насосами с ЧРП 1 насос 7.5кВт 16A |
| ШУН1Д-11 11 кВт |
АЭП40-022-54КП-11У Грантор | ШУ-КНС-2х16А-П (РНЛС.422410.700-12) Форинд | ШУН2Д-25 (ТДС.0302.000-08) ТДС-ПРИБОР | AC.KNS-380-110 Alta Group | 2КРН — 11 АСУ-Технология | ШУН-1-ЧП-11 Шкаф управления насосами с ЧРП 1 насос 11кВт 25A |
| ШУН1Д-15 15 кВт |
АЭП40-030-54КП-11У Грантор | ШУ-КНС-2х25А-П (РНЛС.422410.700-14) Форинд | ШУН2Д-32 (ТДС.0302.000-09) ТДС-ПРИБОР | AC.KNS-380-170 Alta Group | 2КРН — 15 АСУ-Технология | ШУН-1-ЧП-15 Шкаф управления насосами с ЧРП 1 насос 15кВт 32A |
| ШУН1Д-18.5 18.5 кВт |
АЭП40-036-54КП-11У Грантор | ШУ-КНС-2х32А-П (РНЛС.422410.700-15) Форинд | ШУН2Д-40 (ТДС.0302.000-10) ТДС-ПРИБОР | AC.KNS-380-191 Alta Group | 2КРН — 18.5 АСУ-Технология | ШУН-1-ЧП-18.5 Шкаф управления насосами с ЧРП 1 насос 18.5кВт 38A |
| ШУН1Д-22 22 кВт |
АЭП40-042-54КП-11У Грантор | ШУ-КНС-2х32А-П (РНЛС.422410.700-15) Форинд | ШУН2Д-50 (ТДС.0302.000-11) ТДС-ПРИБОР | AC.KNS-380-240 Alta Group | 2КРН — 22 АСУ-Технология | ШУН-1-ЧП-22 Шкаф управления насосами с ЧРП 1 насос 22кВт 45A |
| ШУН1Д-30 30 кВт |
АЭП40-056-54КП-11У Грантор | ШУ-КНС-2х50А-П (РНЛС.422410.700-16) Форинд | ШУН2Д-63 (ТДС.0302.000-12) ТДС-ПРИБОР | AC.KNS-380-301 Alta Group | 2КРН — 30 АСУ-Технология | ШУН-1-ЧП-30 Шкаф управления насосами с ЧРП 1 насос 30кВт 60A |
| ШУН1Д-37 37 кВт |
АЭП40-070-54КП-11У Грантор | ШУ-КНС-2х63А-П (РНЛС.422410.700-17) Форинд | ШУН2Д-75 ТДС-ПРИБОР | AC.KNS-380-382 Alta Group | 2КРН — 37 АСУ-Технология | ШУН-1-ЧП-37 Шкаф управления насосами с ЧРП 1 насос 37кВт 75A |
| ШУН1Д-45 45 кВт |
АЭП40-085-54КП-11У Грантор | ШУ-КНС-2х63А-П (РНЛС.422410.700-18) Форинд | ШУН2Д-90 ТДС-ПРИБОР | AC.KNS-380-480 Alta Group | 2КРН — 45 АСУ-Технология | ШУН-1-ЧП-45 Шкаф управления насосами с ЧРП 1 насос 45кВт 90A |
| ШУН1Д-55 55 кВт |
АЭП40-100-54КП-11У Грантор | ШУ-КНС-2х63А-П (РНЛС.422410.700-18) Форинд | ШУН2Д-100 ТДС-ПРИБОР | AC.KNS-380-576 Alta Group | 2КРН — 55 АСУ-Технология | ШУН-1-ЧП-55 Шкаф управления насосами с ЧРП 1 насос 55кВт 110A |
Частые вопросы
Нужен ли отдельный датчик сухого хода?
В стандартной дренажной логике защита от сухого хода обеспечивается нижним поплавком (при его опускании насос отключается). Установка отдельного реле сухого хода возможна как опция, если этого требует проект.
Можно ли установить шкаф IP54 на улице?
Степень защиты IP54 защищает от брызг и пыли, но не предназначена для открытого уличного размещения (осадки, мороз, конденсат). Для улицы мы настоятельно рекомендуем заказывать исполнение IP65 с внутренним обогревом (термостат + ТЭН).
Подходит ли шкаф для фекальных насосов?
Да, шкаф универсален. Главное, чтобы мощность насоса не превышала 0.25 кВт, а управление осуществлялось по поплавковым выключателям или электродам.
Чем ШУН1Д отличается от шкафов на 2 насоса?
ШУН1Д управляет только одним насосом. В нем нет логики ротации (чередования) агрегатов и каскадного включения второго насоса при пиковых нагрузках. Это делает шкаф более простым, надежным и экономичным для объектов, где резервный насос не требуется.
Доставка и города отгрузки
Все шкафы управления насосами серии ШУН1Д проходят строгий контроль качества и стендовое тестирование перед отгрузкой.
Поставляем оборудование по всей России и СНГ, консультируем по подбору, подключению и наладке.
Мы отправляем шкафы управления ШУН1Д-0.25-IP54 по всей России. Мы уже отгрузили сотни шкафов в такие города как: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Иркутск, Владивосток, Ярославль, Севастополь, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Новый Уренгой, Южно-Сахалинск, Якутск.
Для получения актуальной цены, сроков изготовления и подбора точной комплектации перейдите в раздел контактов или напишите на sale@nrga.ru.
Нужна цена, срок изготовления или помощь с подбором?
Напишите нам в MAX или Telegram либо отправьте запрос через контакты — инженеры подберут шкаф под ваш объект и подготовят коммерческое предложение.
Как купить шкаф управления?
Отправьте заявку на почту sale@nrga.ru или через мессенджеры — мы подберём конфигурацию, выставим счёт и подготовим документацию.
Безналичный расчёт для юрлиц, счёт с НДС, частичная предоплата — работаем с любыми формами.
Типовые конфигурации — от 1 дня, под заказ по ТЗ — от 3 дней. Уточняйте актуальные сроки при заявке.
По всей России: Деловые Линии, СДЭК, ПЭК, ТК «КИТ», а также курьером до двери или самовывоз.
Гарантия 2 года. Возврат и обмен — по законодательству и условиям поставки. Подробности уточняйте у менеджера.
Поможем с выбором, подключением, настройкой и интеграцией в диспетчеризацию. Консультация инженера бесплатно.
Остались вопросы или нужна цена?
Отправьте заявку — мы подготовим КП, поможем подобрать опции и рассчитаем доставку.
Или отправьте запрос на почту sale@nrga.ru или через форму контактов.
Условия оплаты
Мы работаем с юридическими лицами по всей России и предлагаем гибкие финансовые условия.
Оплата по безналичному расчёту на счёт организации. Выставляем счёт, заключаем договор, предоставляем все закрывающие документы (счёт-фактура, акт, ТОРГ-12).
Возможны варианты: 30/70, 50/50, 70/30. Уточните желаемую схему при оформлении заказа — подберём оптимальный график платежей.
Для постоянных клиентов и при крупных заказах — отсрочка до 30 календарных дней. Решение принимается индивидуально по итогам проверки.
Работаем по государственным и корпоративным закупкам. Участвуем в тендерах, предоставляем полный пакет документов для спецсчетов и казначейского сопровождения.
Заключаем прямые договоры с государственными и муниципальными заказчиками. Работаем по 44-ФЗ, 223-ФЗ, обеспечиваем исполнение контракта, банковские гарантии.
Счёт, договор, счёт-фактура, товарная накладная, акт приёма-передачи, паспорт изделия, сертификаты, схема подключения — всё для бухгалтерии и надзорных органов.
Все оборудование оплачивается перечислением на расчетный счет организации по выставленным счетам и спецификациям согласно договору купли-продажи.
Все наше оборудование комплектуется закрывающими бухгалтерскими документами, сертификатами и сопровождающей документацией к непосредственно оборудованию.
По вопросам индивидуальных условий оплаты, тендеров или госконтрактов — свяжитесь с нами:
Доставка по России, Беларуси и Казахстану
Мы уже отправили более 1500 шкафов управления по всей России, а также в Республику Беларусь и Казахстан. Каждый заказ берёжно упаковывается в фирменный скотч и доставляется до объекта в целости.
- Россия (все регионы)
- Республика Беларусь
- Республика Казахстан
- Деловые Линии
- СДЭК
- ПЭК
- ТК «КИТ»
- Возможна отправка любым другим перевозчиком по желанию заказчика
- До терминала ТК — бесплатно (для заказов от 50 000 ₽)
- Доставка до двери / до объекта — по тарифам ТК
- Самовывоз со склада (г. Иваново)
Каждый шкаф проходит предотгрузочный контроль, упаковывается в гофрокартон с фирменным скотчем ИК ЭнергоАвтоматик. При получении обязательно проверяйте целостность упаковки.
Нужно рассчитать стоимость и сроки доставки до вашего города?
Или уточните условия у менеджера по телефону / в мессенджерах.
Упаковка и проверка при получении
Всё оборудование упаковывается в гофрокартон с логотипом и фирменным скотчем ИК ЭнергоАвтоматик. Скотч имеет уникальный дизайн — это гарантия подлинности и защиты от вскрытия при транспортировке.
Закрывающие документы для бухгалтерии (счёт-фактура, ТОРГ-12), паспорт изделия, схема подключения и сертификаты вкладываются внутрь упаковки. Внимание: при заказе нескольких единиц документы обычно лежат в самой маленькой коробке.
При получении обязательно осмотрите упаковку: фирменный скотч должен быть целым, без следов переклейки или повреждений. Если скотч отсутствует или заменён на обычный — возможно, вы имеете дело с контрафактом. Сверьте реквизиты в договоре и накладной.
Если вы обнаружили повреждение скотча, вскрытую или перемотанную коробку — не подписывайте документы о приёмке. Зафиксируйте нарушение (фото/видео) и сразу свяжитесь с нами и с транспортной компанией.
🔴 Так выглядит упакованное оборудование ИК ЭнергоАвтоматик перед отправкой.
Убедитесь, что фирменный скотч не нарушен.
📌 Рекомендации при получении:
- Проверьте целостность коробок и наличие фирменного скотча на всех стыках.
- Вскрывайте упаковку только после подписания документов о приёмке (если иное не оговорено с перевозчиком).
- Если заказано несколько позиций — убедитесь, что количество мест соответствует накладной.
- При обнаружении любых несоответствий составляйте акт с транспортной компанией и оперативно уведомляйте нас.
Надёжная упаковка гарантирует сохранность оборудования при перевозке. Мы заботимся о том, чтобы вы получили свой заказ в идеальном состоянии.
Остались вопросы по упаковке или получению? Свяжитесь с нами:
Статьи
Вам может понравиться
